스프링 MVC - 구조 이해

• 스프링 MVC - 구조 이해
  • 스프링 MVC 전체 구조
  • 핸들러 매핑과 핸들러 어댑터
    • Controller 인터페이스
    • HttpRequestHandler
    • @RequestMapping
  • 뷰 리졸버
  • 스프링 MVC - 시작하기
  • 스프링 MVC - 컨트롤러 통합
  • 스프링 MVC - 실용적인 방식

스프링 MVC 전체 구조

•
• DispatcherServlet 구조 살펴보기
  • org.springframework.web.servlet.DispatcherServlet
  • 스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있다
  • 스프링 MVC의 프론트 컨트롤러가 바로 디스패처 서블릿(DispatcherServlet)이다
  • 그리고 이 디스패처 서블릿이 바로 스프링 MVC의 핵심이다
• DispacherServlet 서블릿 등록
  • DispacherServlet 도 부모 클래스에서 HttpServlet 을 상속 받아서 사용하고, 서블릿으로 동작한다
    • DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
  • 스프링 부트는 DispacherServlet 을 서블릿으로 자동으로 등록하면서 모든 경로( urlPatterns=”/” )에 대해서 매핑한다
    • 참고: 더 자세한 경로가 우선순위가 높다
• 요청 흐름
  • 서블릿이 호출되면 HttpServlet 이 제공하는 serivce() 가 호출된다
  • 스프링 MVC는 DispatcherServlet 의 부모인 FrameworkServlet 에서 service() 를 오버라이드 해두었다
  • FrameworkServlet.service() 를 시작으로 여러 메서드가 호출되면서 DispacherServlet.doDispatch() 가 호출된다
• DispacherServlet 의 핵심인 doDispatch() 코드를 분석

    protected void doDispatch(HttpServletRequest request, HttpServletResponse
            response) throws Exception {
        HttpServletRequest processedRequest = request;
        HandlerExecutionChain mappedHandler = null;
        ModelAndView mv = null;
        // 1. 핸들러 조회
        mappedHandler = getHandler(processedRequest);
        if (mappedHandler == null) {
            noHandlerFound(processedRequest, response);
            return;
        }
        // 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
        HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
        // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
        mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
        processDispatchResult(processedRequest, response, mappedHandler, mv,
                dispatchException);
    }

    private void processDispatchResult(HttpServletRequest request,
                                       HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView
                                               mv, Exception exception) throws Exception {
        // 뷰 렌더링 호출
        render(mv, request, response);
    }

    protected void render(ModelAndView mv, HttpServletRequest request,
                          HttpServletResponse response) throws Exception {
        View view;
        String viewName = mv.getViewName();
        // 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
        view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
        // 8. 뷰 렌더링
        view.render(mv.getModelInternal(), request, response);
    }

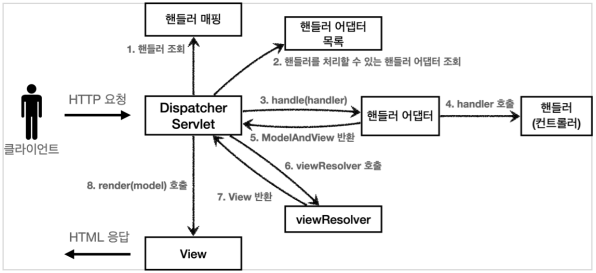

• SpringMVC 구조
  •
  • 동작 순서
    1. 핸들러 조회: 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다
    2. 핸들러 어댑터 조회: 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다
    3. 핸들러 어댑터 실행: 핸들러 어댑터를 실행한다
    4. 핸들러 실행: 핸들러 어댑터가 실제 핸들러를 실행한다
    5. ModelAndView 반환: 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다
    6. viewResolver 호출: 뷰 리졸버를 찾고 실행한다, JSP의 경우: InternalResourceViewResolver 가 자동 등록되고, 사용된다
    7. View 반환: 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다, JSP의 경우 InternalResourceView(JstlView) 를 반환하는데, 내부에 forward() 로직이 있다
    8. 뷰 렌더링: 뷰를 통해서 뷰를 렌더링 한다
• 인터페이스 살펴보기
  • 스프링 MVC의 큰 강점은 DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다는 점이다. 지금까지 설명한 대부분을 확장 가능할 수 있게 인터페이스로 제공한다
  • 이 인터페이스들만 구현해서 DispatcherServlet 에 등록하면 여러분만의 컨트롤러를 만들 수도 있다
• 주요 인터페이스 목록
  • 핸들러 매핑: org.springframework.web.servlet.HandlerMapping
  • 핸들러 어댑터: org.springframework.web.servlet.HandlerAdapter
  • 뷰 리졸버: org.springframework.web.servlet.ViewResolver
  • 뷰: org.springframework.web.servlet.View
• 정리
  • 스프링 MVC는 코드 분량도 매우 많고, 복잡해서 내부 구조를 다 파악하는 것은 쉽지 않다
  • 핵심 동작방식을 알아두어야 향후 문제가 발생했을 때 어떤 부분에서 문제가 발생했는지 쉽게 파악하고, 문제를 해결할 수 있다
  • 그리고 확장 포인트가 필요할 때, 어떤 부분을 확장해야 할지 감을 잡을 수 있다

핸들러 매핑과 핸들러 어댑터

Controller 인터페이스

• 과거 버전 스프링 컨트롤러
  • org.springframework.web.servlet.mvc.Controller

public interface Controller {
  ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception;
}

• 스프링도 처음에는 이런 딱딱한 형식의 컨트롤러를 제공했다

Controller 인터페이스는 @Controller 애노테이션과는 전혀 다르다

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Component("/springmvc/old-controller")
public class OldController implements Controller {
  @Override
  public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
    System.out.println("OldController.handleRequest");
    return null;
  }
}

• @Component : 이 컨트롤러는 /springmvc/old-controller 라는 이름의 스프링 빈으로 등록되었다
• 빈의 이름으로 URL을 매핑한 것이다
• 이 컨트롤러가 호출되려면 다음 2가지가 필요하다
  • HandlerMapping(핸들러 매핑)
    • 핸들러 매핑에서 이 컨트롤러를 찾을 수 있어야 한다
    • 예) 스프링 빈의 이름으로 핸들러를 찾을 수 있는 핸들러 매핑이 필요하다
  • HandlerAdapter(핸들러 어댑터)
    • 핸들러 매핑을 통해서 찾은 핸들러를 실행할 수 있는 핸들러 어댑터가 필요하다
    • 예) Controller 인터페이스를 실행할 수 있는 핸들러 어댑터를 찾고 실행해야 한다
  • 스프링은 이미 필요한 핸들러 매핑과 핸들러 어댑터를 대부분 구현해두었다. 개발자가 직접 핸들러 매핑과 핸들러 어댑터를 만드는 일은 거의 없다
• 스프링 부트가 자동 등록하는 핸들러 매핑과 핸들러 어댑터
  • HandlerMapping
    • 0 = RequestMappingHandlerMapping : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
    • 1 = BeanNameUrlHandlerMapping : 스프링 빈의 이름으로 핸들러를 찾는다
  • HandlerAdapter
    • 0 = RequestMappingHandlerAdapter : 애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
    • 1 = HttpRequestHandlerAdapter : HttpRequestHandler 처리
    • 2 = SimpleControllerHandlerAdapter : Controller 인터페이스(애노테이션X, 과거에 사용) 처리
  • 핸들러 매핑도, 핸들러 어댑터도 모두 순서대로 찾고 만약 없으면 다음 순서로 넘어간다
• 1.핸들러 매핑으로 핸들러 조회
  1. HandlerMapping 을 순서대로 실행해서, 핸들러를 찾는다.
  2. 이 경우 빈 이름으로 핸들러를 찾아야 하기 때문에 이름 그대로 빈 이름으로 핸들러를 찾아주는 BeanNameUrlHandlerMapping 가 실행에 성공하고 핸들러인 OldController 를 반환한다
• 2.핸들러 어댑터 조회
  1. HandlerAdapter 의 supports() 를 순서대로 호출한다
  2. SimpleControllerHandlerAdapter 가 Controller 인터페이스를 지원하므로 대상이 된다
• 3.핸들러 어댑터 실행
  1. 디스패처 서블릿이 조회한 SimpleControllerHandlerAdapter 를 실행하면서 핸들러 정보도 함께 넘겨준다
  2. SimpleControllerHandlerAdapter 는 핸들러인 OldController 를 내부에서 실행하고, 그 결과를 반환한다
• 정리 - OldController 핸들러매핑, 어댑터
  • OldController 를 실행하면서 사용된 객체는 다음과 같다
  • HandlerMapping = BeanNameUrlHandlerMapping
  • HandlerAdapter = SimpleControllerHandlerAdapter

HttpRequestHandler

• HttpRequestHandler 핸들러(컨트롤러)는 서블릿과 가장 유사한 형태의 핸들러이다

public interface HttpRequestHandler {
  void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException;
}

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.HttpRequestHandler;

import javax.servlet.ServletException;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;

@Component("/springmvc/request-handler")
public class MyHttpRequestHandler implements HttpRequestHandler {
  @Override
  public void handleRequest(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
    System.out.println("MyHttpRequestHandler.handleRequest");
  }
}

• 1.핸들러 매핑으로 핸들러 조회
  1. HandlerMapping 을 순서대로 실행해서, 핸들러를 찾는다
  2. 이 경우 빈 이름으로 핸들러를 찾아야 하기 때문에 이름 그대로 빈 이름으로 핸들러를 찾아주는 BeanNameUrlHandlerMapping 가 실행에 성공하고 핸들러인 MyHttpRequestHandler 를 반환한다
• 2.핸들러 어댑터 조회
  1. HandlerAdapter 의 supports() 를 순서대로 호출한다
  2. HttpRequestHandlerAdapter 가 HttpRequestHandler 인터페이스를 지원하므로 대상이 된다
• 3.핸들러 어댑터 실행
  • 디스패처 서블릿이 조회한 HttpRequestHandlerAdapter 를 실행하면서 핸들러 정보도 함께 넘겨준다
  • HttpRequestHandlerAdapter 는 핸들러인 MyHttpRequestHandler 를 내부에서 실행하고, 그 결과를 반환한다
• 정리 - MyHttpRequestHandler 핸들러매핑, 어댑터
  • MyHttpRequestHandler 를 실행하면서 사용된 객체는 다음과 같다
  • HandlerMapping = BeanNameUrlHandlerMapping
  • HandlerAdapter = HttpRequestHandlerAdapter

@RequestMapping

• 가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMappingHandlerMapping, RequestMappingHandlerAdapter 이다
• @RequestMapping 의 앞글자를 따서 만든 이름인데, 이것이 바로 지금 스프링에서 주로 사용하는 애노테이션 기반의 컨트롤러를 지원하는 매핑과 어댑터이다. 실무에서는 99.9% 이 방식의 컨트롤러를 사용한다

뷰 리졸버

• OldController - View 조회할 수 있도록 변경

package hello.servlet.web.springmvc.old;

import org.springframework.stereotype.Component;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Component("/springmvc/old-controller")
public class OldController implements Controller {
  @Override
  public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
    System.out.println("OldController.handleRequest");
    return new ModelAndView("new-form");
  }
}

• View를 사용할 수 있도록 다음 코드를 추가했다
  • return new ModelAndView(“new-form”);
• application.properties 에 다음 코드를 추가
  • spring.mvc.view.prefix=/WEB-INF/views/
  • spring.mvc.view.suffix=.jsp
• 뷰 리졸버 - InternalResourceViewResolver
  • 스프링 부트는 InternalResourceViewResolver 라는 뷰 리졸버를 자동으로 등록하는데, 이때 application.properties 에 등록한 spring.mvc.view.prefix , spring.mvc.view.suffix 설정 정보를 사용해서 등록한다
  • 참고로 권장하지는 않지만 설정 없이 다음과 같이 전체 경로를 주어도 동작하기는 한다
    • return new ModelAndView(“/WEB-INF/views/new-form.jsp”);
• 뷰 리졸버 동작 방식
  • 스프링 부트가 자동 등록하는 뷰 리졸버
    • 1 = BeanNameViewResolver : 빈 이름으로 뷰를 찾아서 반환한다. (예: 엑셀 파일 생성 기능에 사용)
    • 2 = InternalResourceViewResolver : JSP를 처리할 수 있는 뷰를 반환한다
• 1.핸들러 어댑터 호출
  • 핸들러 어댑터를 통해 new-form 이라는 논리 뷰 이름을 획득한다
• 2.ViewResolver 호출
  • new-form 이라는 뷰 이름으로 viewResolver를 순서대로 호출한다
  • BeanNameViewResolver 는 new-form 이라는 이름의 스프링 빈으로 등록된 뷰를 찾아야 하는데 없다
  • InternalResourceViewResolver 가 호출된다
• 3.InternalResourceViewResolver
  • 이 뷰 리졸버는 InternalResourceView 를 반환한다
• 4.뷰 - InternalResourceView
  • InternalResourceView 는 JSP처럼 포워드 forward() 를 호출해서 처리할 수 있는 경우에 사용한다
• 5.view.render()
  • view.render() 가 호출되고 InternalResourceView 는 forward() 를 사용해서 JSP를 실행한다

참고 InternalResourceViewResolver 는 만약 JSTL 라이브러리가 있으면 InternalResourceView 를 상속받은 JstlView 를 반환한다. JstlView 는 JSTL 태그 사용시 약간의 부가 기능이 추가된다

참고 다른 뷰는 실제 뷰를 렌더링하지만, JSP의 경우 forward() 통해서 해당 JSP로 이동(실행)해야 렌더링이 된다. JSP를 제외한 나머지 뷰 템플릿들은 forward() 과정 없이 바로 렌더링 된다

참고 Thymeleaf 뷰 템플릿을 사용하면 ThymeleafViewResolver 를 등록해야 한다. 최근에는 라이브러리만 추가하면 스프링 부트가 이런 작업도 모두 자동화해준다

스프링 MVC - 시작하기

• 스프링이 제공하는 컨트롤러는 애노테이션 기반으로 동작해서, 매우 유연하고 실용적이다. 과거에는 자바 언어에 애노테이션이 없기도 했고, 스프링도 처음부터 이런 유연한 컨트롤러를 제공한 것은 아니다
• @RequestMapping
  • 스프링은 애노테이션을 활용한 매우 유연하고, 실용적인 컨트롤러를 만들었는데 이것이 바로 @RequestMapping 애노테이션을 사용하는 컨트롤러이다
  • 과거에는 스프링 프레임워크가 MVC 부분이 약해서 스프링을 사용하더라도 MVC 웹 기술은 스트럿츠 같은 다른 프레임워크를 사용했었다. 그런데 @RequestMapping 기반의 애노테이션 컨트롤러가 등장하면서, MVC 부분도 스프링의 완승으로 끝이 났다
• @RequestMapping
  • RequestMappingHandlerMapping
  • RequestMappingHandlerAdapter
  • 가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMappingHandlerMapping, RequestMappingHandlerAdapter 이다
  • @RequestMapping 의 앞글자를 따서 만든 이름인데, 이것이 바로 지금 스프링에서 주로 사용하는 애노테이션 기반의 컨트롤러를 지원하는 핸들러 매핑과 어댑터이다. 실무에서는 99.9% 이 방식의 컨트롤러를 사용한다

package hello.servlet.web.springmvc.v1;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;
@Controller
public class SpringMemberFormControllerV1 {
 @RequestMapping("/springmvc/v1/members/new-form")
 public ModelAndView process() {
 return new ModelAndView("new-form");
 }
}

• @Controller
  • 스프링이 자동으로 스프링 빈으로 등록한다 (내부에 @Component 애노테이션이 있어서 컴포넌트 스캔의 대상이 된다)
  • 스프링 MVC에서 애노테이션 기반 컨트롤러로 인식한다
• @RequestMapping
  • 요청 정보를 매핑한다. 해당 URL이 호출되면 이 메서드가 호출된다. 애노테이션을 기반으로 동작하기 때문에, 메서드의 이름은 임의로 지으면 된다
• ModelAndView
  • 모델과 뷰 정보를 담아서 반환하면 된다
• RequestMappingHandlerMapping 은 스프링 빈 중에서 @RequestMapping 또는 @Controller 가 클래스 레벨에 붙어 있는 경우에 매핑 정보로 인식한다
• 따라서 다음 코드도 동일하게 동작한다

@Component //컴포넌트 스캔을 통해 스프링 빈으로 등록
@RequestMapping
public class SpringMemberFormControllerV1 {
  @RequestMapping("/springmvc/v1/members/new-form")
  public ModelAndView process() {
    return new ModelAndView("new-form");
  }
}

• 컴포넌스 스캔 없이 다음과 같이 스프링 빈으로 직접 등록해도 동작한다

@RequestMapping
public class SpringMemberFormControllerV1 {
  @RequestMapping("/springmvc/v1/members/new-form")
  public ModelAndView process() {
    return new ModelAndView("new-form");
  }
}

//스프링 빈 직접 등록
@Bean
SpringMemberFormControllerV1 springMemberFormControllerV1(){
    return new SpringMemberFormControllerV1();
}

• SpringMemberSaveControllerV1 - 회원 저장

package hello.servlet.web.springmvc.v1;

import hello.servlet.domain.member.Member;
import hello.servlet.domain.member.MemberRepository;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

@Controller
public class SpringMemberSaveControllerV1 {
  private MemberRepository memberRepository = MemberRepository.getInstance();

  @RequestMapping("/springmvc/v1/members/save")
  public ModelAndView process(HttpServletRequest request, HttpServletResponse response) {
    String username = request.getParameter("username");
    int age = Integer.parseInt(request.getParameter("age"));
    Member member = new Member(username, age);
    System.out.println("member = " + member);
    memberRepository.save(member);
    ModelAndView mv = new ModelAndView("save-result");
    mv.addObject("member", member);
    return mv;
  }
}

• mv.addObject(“member”, member)
  • 스프링이 제공하는 ModelAndView 를 통해 Model 데이터를 추가할 때는 addObject() 를 사용하면 된다. 이 데이터는 이후 뷰를 렌더링 할 때 사용된다

스프링 MVC - 컨트롤러 통합

• @RequestMapping 을 잘 보면 클래스 단위가 아니라 메서드 단위에 적용된 것을 확인할 수 있다. 따라서 컨트롤러 클래스를 유연하게 하나로 통합할 수 있다

package hello.servlet.web.springmvc.v2;

import hello.servlet.domain.member.Member;
import hello.servlet.domain.member.MemberRepository;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.util.List;

/**
 * 클래스 단위 -> 메서드 단위
 * @RequestMapping 클래스 레벨과 메서드 레벨 조합
 */
@Controller
@RequestMapping("/springmvc/v2/members")
public class SpringMemberControllerV2 {
  private MemberRepository memberRepository = MemberRepository.getInstance();

  @RequestMapping("/new-form")
  public ModelAndView newForm() {
    return new ModelAndView("new-form");
  }

  @RequestMapping("/save")
  public ModelAndView save(HttpServletRequest request, HttpServletResponse response) {
    String username = request.getParameter("username");
    int age = Integer.parseInt(request.getParameter("age"));
    Member member = new Member(username, age);
    memberRepository.save(member);
    ModelAndView mav = new ModelAndView("save-result");
    mav.addObject("member", member);
    return mav;
  }

  @RequestMapping
  public ModelAndView members() {
    List<Member> members = memberRepository.findAll();
    ModelAndView mav = new ModelAndView("members");
    mav.addObject("members", members);
    return mav;
  }
}

• 조합
  • 컨트롤러 클래스를 통합하는 것을 넘어서 조합도 가능하다

스프링 MVC - 실용적인 방식

• 스프링 MVC는 개발자가 편리하게 개발할 수 있도록 수 많은 편의 기능을 제공한다.

package hello.servlet.web.springmvc.v3;

import hello.servlet.domain.member.Member;
import hello.servlet.domain.member.MemberRepository;
import org.springframework.stereotype.Controller;
import org.springframework.ui.Model;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestParam;

import java.util.List;

/**
 * v3
 * Model 도입
 * ViewName 직접 반환
 * @RequestParam 사용
 * @RequestMapping -> @GetMapping, @PostMapping
 */
@Controller
@RequestMapping("/springmvc/v3/members")
public class SpringMemberControllerV3 {
  private MemberRepository memberRepository = MemberRepository.getInstance();

  @GetMapping("/new-form")
  public String newForm() {
    return "new-form";
  }

  @PostMapping("/save")
  public String save(
          @RequestParam("username") String username,
          @RequestParam("age") int age,
          Model model) {
    Member member = new Member(username, age);
    memberRepository.save(member);
    model.addAttribute("member", member);
    return "save-result";
  }

  @GetMapping
  public String members(Model model) {
    List<Member> members = memberRepository.findAll();
    model.addAttribute("members", members);
    return "members";
  }
}

• Model 파라미터
  • save() , members() 를 보면 Model을 파라미터로 받는 것을 확인할 수 있다. 스프링 MVC도 이런 편의 기능을 제공한다
• ViewName 직접 반환
  • 뷰의 논리 이름을 반환할 수 있다
• @RequestParam 사용
  • 스프링은 HTTP 요청 파라미터를 @RequestParam 으로 받을 수 있다
  • @RequestParam(“username”) 은 request.getParameter(“username”) 와 거의 같은 코드라 생각하면 된다
  • 물론 GET 쿼리 파라미터, POST Form 방식을 모두 지원한다
• @RequestMapping -> @GetMapping, @PostMapping
  • @RequestMapping 은 URL만 매칭하는 것이 아니라, HTTP Method도 함께 구분할 수 있다
  • Get, Post, Put, Delete, Patch 모두 애노테이션이 준비되어 있다
