StatefulSet

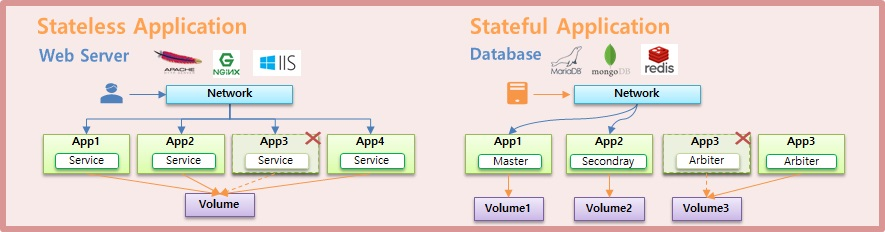

  • StatefulSet_17.png
  • StatefulSet_18.png
  • application 의 종류에는 Stateless Application 과 Stateful Application 이 있다.

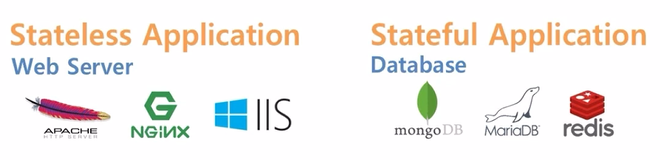

  • StatefulSet.png
    • Stateless Application 에는 Apache, Nginx, IIS 등의 Web Server 가 있고, Stateful Applicatio 에는 mongoDB, MariaDB, redis 등의 Database 가 있다.
  • StatefulSet_1.png
    • Stateless Application 은 App 이 여러개 배포 되더라도 모두 동일한 Service 의 역할을 한다.
  • StatefulSet_2.png
    • 반면 Stateful Application 은 각 App 마다 자신의 역할이 있다. mongoDB 의 경우 각각 Primary, Secondary, Arbiter 역할을 한다. 각각에 대해 간단하게 설명하면 Primary 가 메인 DB 이고, Primary 가 다운 되면 Arbiter 가 감지하고 Secondary 가 Primary 의 역할을 할 수 있도록 변경 해준다.
    • 이렇게 단순 복제인 Stateless 와 달리 Stateful Application 은 각 App 마다 자신의 고유 역할을 가지고 있다.

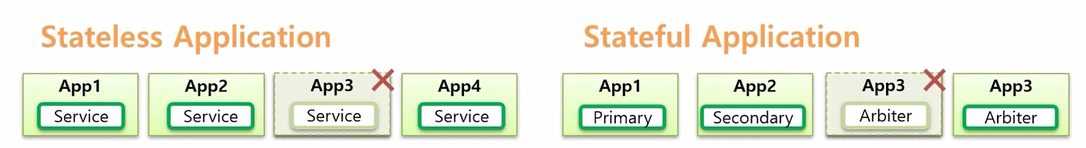

  • StatefulSet_3.png
    • 그렇기 때문에 만약 App 하나가 다운 되면 Stateless Application 은 같은 Service 역할을 하는 App 을 복제하면 된다. 또한 App 의 이름도 중요하지 않다.
    • 반면 Stateful Application 은 Arbiter 역할을 하는 App 이 다운 되면, 반드시 Arbiter 역할을 하는 App 이 만들어져야 하고 App 이름도 이름 자체가 식별자로 사용되기 때문에 바뀌면 안된다.

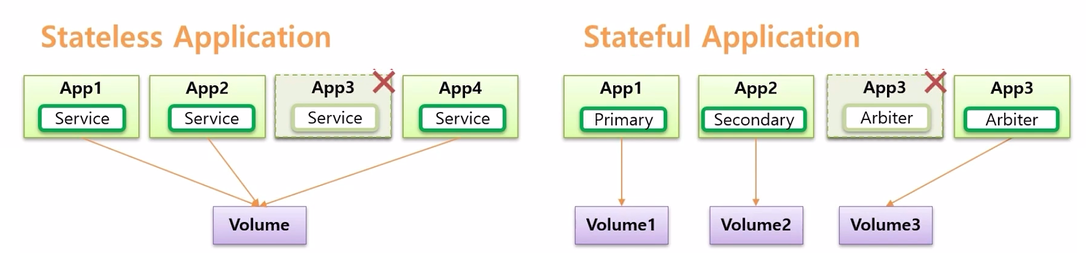

  • StatefulSet_4.png
    • 다른 특징으로 Stateless Application 은 Volume 이 반드시 필요한 것은 아니다. 만약 App 의 로그를 영구 저장 하고 싶은 경우 Volume 과 연결할 수 있는데, 하나의 Volume 에 모든 App 이 연결 되어 저장할 수 있다.
    • 반면 Stateful Application 은 각각의 역할이 다르기 때문에 Volume 도 구분해서 사용해야 한다. 그래야 Arbiter 와 같은 역할을 하는 앱이 다운 되어도 새로운 App 이 같은 Volume 과 연결 되면서 역할을 이어갈 수 있기 때문이다.

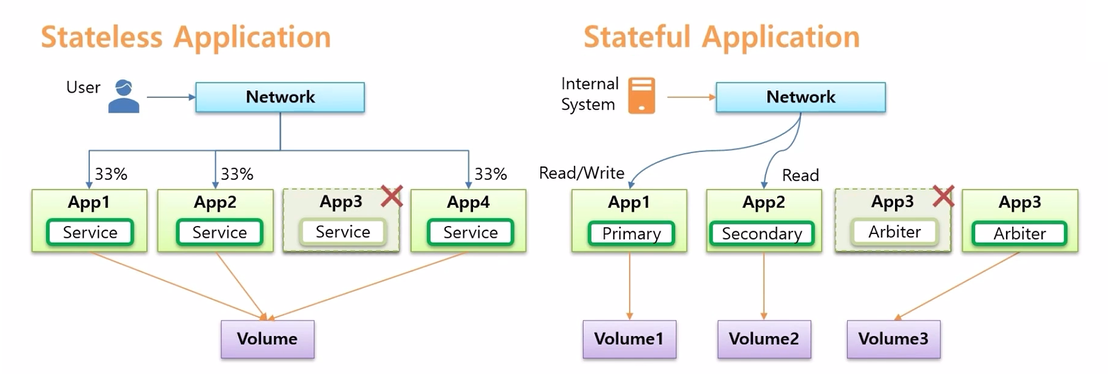

  • StatefulSet_5.png
    • Stateless 와 Stateful Application 은 네트워크 흐름에도 다른점이 있다.
    • Stateless Application 은 대체로 사용자가 접속하고, 이 트래픽은 분산되는 형태를 가진다.
    • 반면 Stateful Application 은 대체로 내부 시스템들이 DB 데이터 저장을 위해 연결 하고, 각 트래픽은 App 의 특징에 맞게 처리 되어야 한다.
      • 연결하려는 시스템에서 CRUD 를 하려면 Read/Write 권한이 있는 Primary App 에 접속 해야 한다.
      • Secondary 는 Read 권한만 있기 때문에 조회만 해도 되는 내부 시스템은 트래픽 분산을 위해 사용할 수 있다.
    • App3 은 Arbiter 로 Primary 와 Secondary 의 상태를 감시하고 있어야 하기 때문에 App1, App2 에 연결 되어야 한다

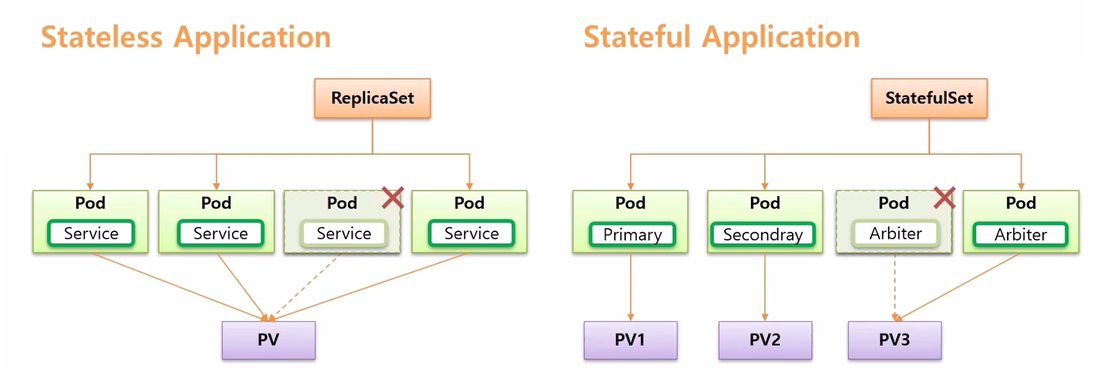

  • StatefulSet_6.png
    • 이렇게 Stateful Application 은 역할에 따라 의도가 있는 연결이고, Stateless Application 은 단순히 트래픽 분산의 목적만 가지고 있는 연결이다.
    • k8s 는 이런 두 Application 의 특징에 따라 활용할 수 있도록 나누어진게 Stateless Application 의 ReplicaSet Controller 이고, Stateful Application 은 StatefulSet Controller 이다.

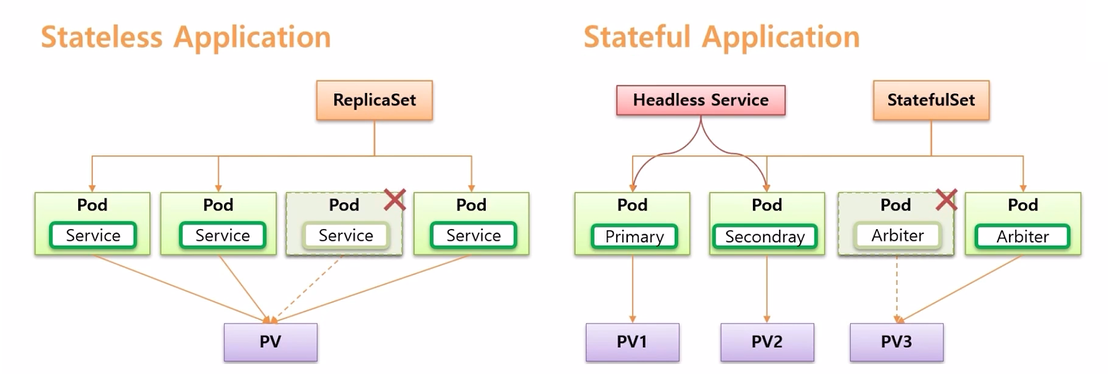

  • StatefulSet_7.png
    • 이번에 확인해 볼 StatefulSet 은 Application 이 Stateful Application 이 될 수 있도록 관리 해준다
    • 해당 Pod 에 접근하기 위해, 즉 목적에 맞는 Pod 에 연결하기 위해 Headless Service 를 사용 한다.

StatefulSet Controller

  • StatefulSet 은 Controller 이다. 이 Controller 에 대한 특징을 ReplicaSet Controller 와 비교하며 정리 한다.

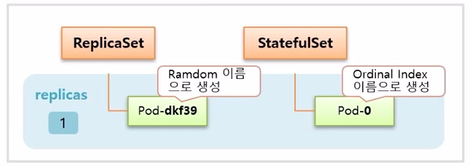

  • StatefulSet_8.png
    • 먼저 replicas 를 1 로 설정하여 Controller 를 만들면 StatefulSet 도 ReplicaSet 과 마찬가지로 설정한 수 만큼 Pod 가 관리 된다.
    • 다른 점은 Pod 생성시 이름이 ReplicaSet 은 뒷 부분이 랜덤으로 생성 되지만, StatefulSet 은 0 부터 순차적으로 생성 된다.

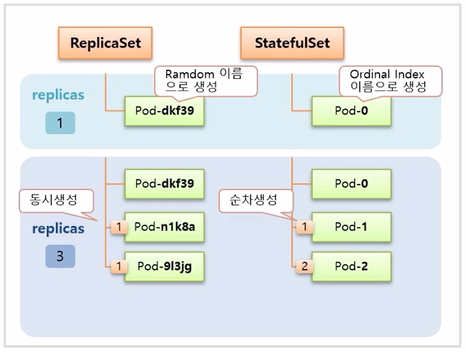

  • StatefulSet_9.png
    • 이후 replicas 를 3으로 늘리면 ReplicaSet 은 두 개의 Pod 가 동시에 임의의 이름으로 추가 생성 되고, StatefulSet 은 늘리더라도 동시에 생기지 않고 하나씩 순차적으로 생성 된다.

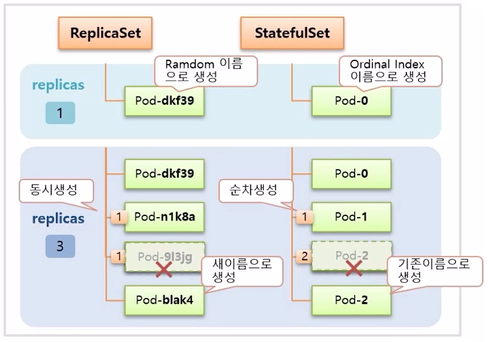

  • StatefulSet_10.png
    • 만약 이 때 하나의 Pod 가 삭제 되면 ReplicaSet 은 새로운 이름으로 Pod 를 만들지만, StatefulSet 은 삭제된 Pod 와 동일한 이름으로 Pod 가 다시 만들어 진다.
  • StatefulSet_11.png

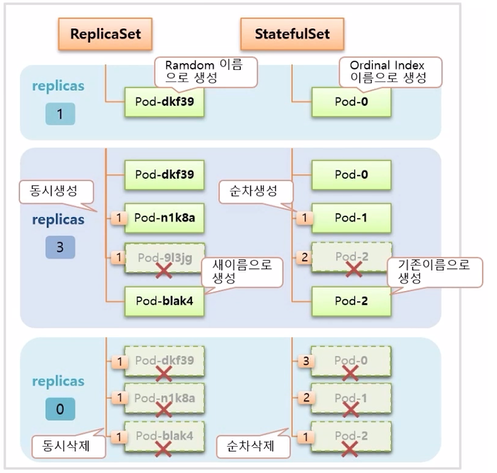

    • replicas 를 0 으로 설정하면 ReplicaSet 은 동시에 모든 Pod 가 삭제 된다. StatefulSet 은 index 가 높은 Pod 부터 순차적으로 삭제 된다.

PersistentVolumeClaim, Headless Service

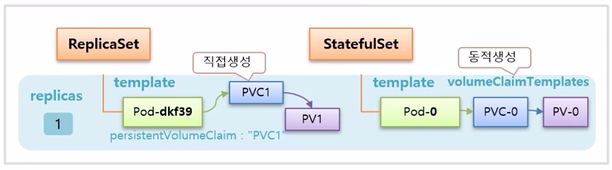

  • StatefulSet_12.png
    • ReplicaSet 은 Pod 와 Volume 을 연결 하려면 PVC 를 별도로 미리 생성해 두어야 한다. 그리고 ReplicaSet 을 만들면 template 에 정의한 Pod 의 persistentVolumeClaim 으로 PVC1 을 지정해 두기 때문에 바로 연결이 된다.
    • StatefulSet 의 경우 template 을 통해 Pod 가 만들어지고, 추가로 volumeClaimTemplates 가 있는데, 이것을 통해 PVC 가 동적으로 생성 되고 Pod 와도 바로 연결이 된다.

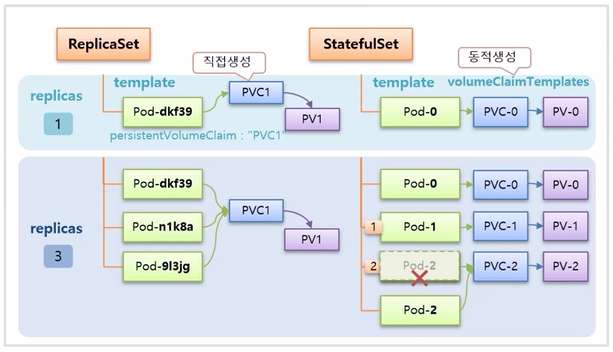

  • StatefulSet_13.png
    • replicas 를 3 으로 수정하면, ReplicaSet 은 모든 Pod 들이 동일한 persistentVolumeClaim 이름으로 PVC1 을 가지고 있기 때문에 같은 PVC 에 모두 연결 된다.
    • StatefulSet 은 volumeClaimTemplates 가 있어서 Pod 가 추가 될 때마다 새로운 PVC 가 생성되어 연결 된다. 그래서 각 Pod 는 각자의 역할에 따라 구분하여 데이터를 저장할 수 있다. 만약 중간에 Pod-2 가 삭제 되면, Pod-2 가 다시 만들어 지면서 기존에 Pod-2 에 연결 되어 있던 PVC-2 에 연결 된다.
  • StatefulSet_14.png

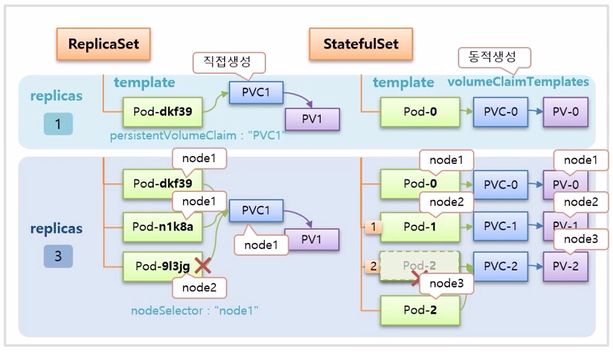

    • 추가로 한 가지 주의할 점이 있다. ReplicaSet 은 PVC 가 node1 에 만들어 졌다면 PVC 에 연결하는 Pod 도 node1 에 존재해야 한다. 만약 node2 에 Pod 가 생성 되면 PVC 와 연결 되지 않아 Pod 가 생성 되지 않는다. 그래서 template 안에 nodeSelector 를 node1 로 해줘야 문제를 방지할 수 있다.
    • StatefulSet 은 동적으로 Pod 와 PVC 가 같은 node 에 만들어지기 때문에 알아서 잘 만들어 진다.

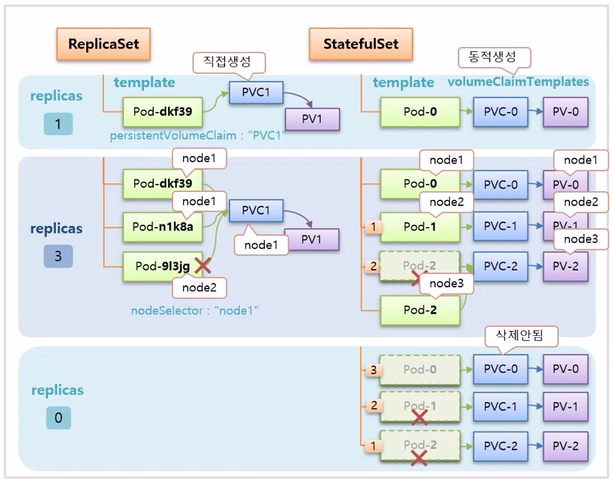

  • StatefulSet_15.png
    • replicas 를 0 으로 설정 하면, StatefulSet 은 Pod 를 순차적으로 삭제 하지만 PVC 는 삭제하지 않는다. Volume 은 함부로 지우면 안되기 때문에 삭제를 하려면 사용자가 직접 해야 한다.

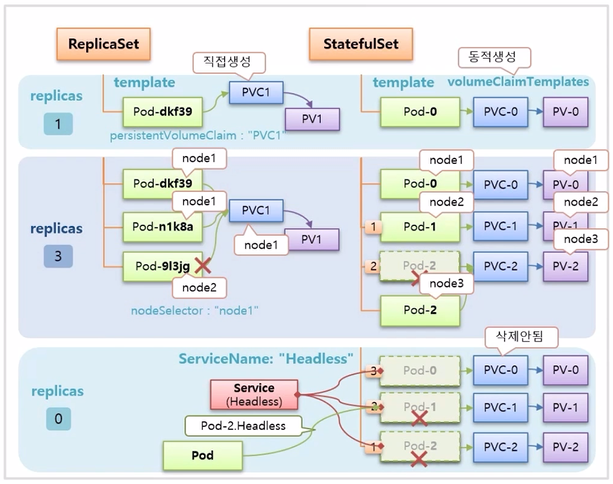

  • StatefulSet_16.png

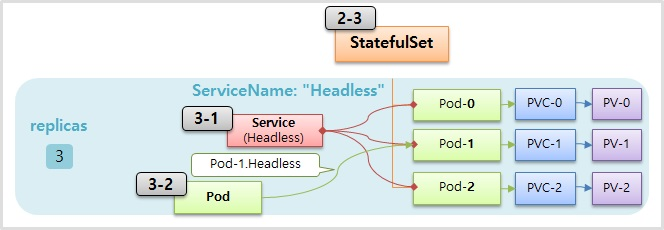

    • 마지막으로 StatefulSet 을 만들 때 ServiceName 속성으로 Service 이름을 넣을 수 있는데, 이 이름과 매칭하는 Headless Service 를 만들면 Pod 에 예측 가능한 domain 이름이 만들어지기 때문에 내부 서버의 특정 Pod 에서 원하는 StatefulSet 의 Pod 에 연결할 수 있다. 그래서 상황에 따라 Pod 를 선택해서 접속할 수 있게 된다.

1. StatefulSet Controller

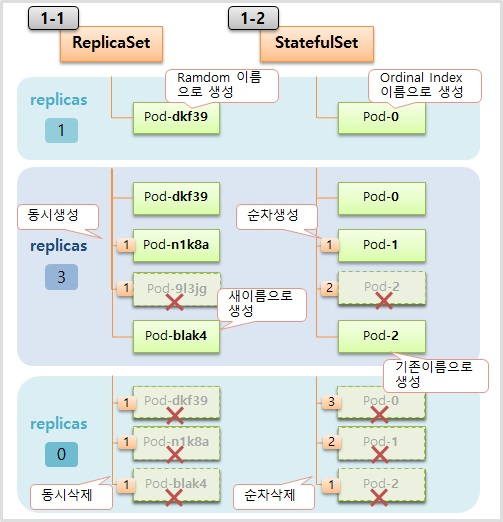

  • StatefulSet_19.png

1-1) ReplicaSet


apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: replica-web
spec:
  replicas: 1
  selector:
    matchLabels:
      type: web
  template:
    metadata:
      labels:
        type: web
    spec:
      containers:
      - name: container
        image: kubetm/app
      terminationGracePeriodSeconds: 10

1-2) StatefulSet


apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: stateful-db
spec:
  replicas: 1
  selector:
    matchLabels:
      type: db
  template:
    metadata:
      labels:
        type: db
    spec:
      containers:
      - name: container
        image: kubetm/app
      terminationGracePeriodSeconds: 10

2. PersistentVolumeClaim

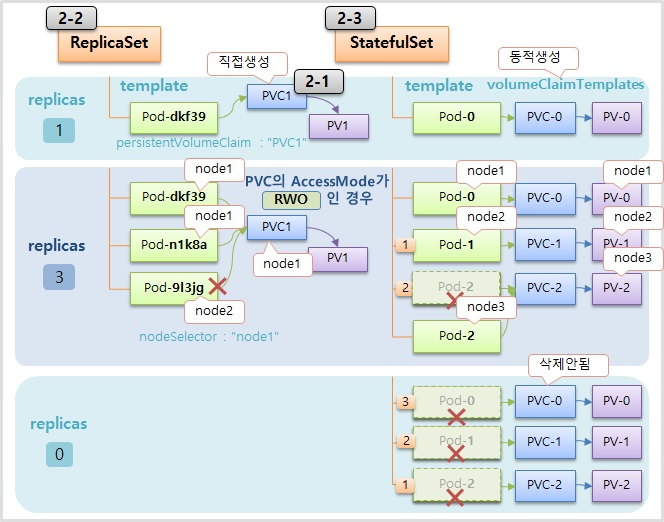

  • StatefulSet_20.png

2-1) PersistentVolumeClaim


apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: replica-pvc1
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 1G
  storageClassName: "fast"

2-2) ReplicaSet


apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: replica-pvc
spec:
  replicas: 1
  selector:
    matchLabels:
      type: web2
  template:
    metadata:
      labels:
        type: web2
    spec:
      nodeSelector:
        kubernetes.io/hostname: k8s-node1
      containers:
      - name: container
        image: kubetm/init
        volumeMounts:
        - name: longhorn
          mountPath: /applog
      volumes:
      - name: longhorn
        persistentVolumeClaim:
          claimName: replica-pvc1
      terminationGracePeriodSeconds: 10



touch /applog/server.log

2-3) StatefulSet


apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: stateful-pvc
spec:
  replicas: 1
  selector:
    matchLabels:
      type: db2
  serviceName: "stateful-headless"
  template:
    metadata:
      labels:
        type: db2
    spec:
      containers:
      - name: container
        image: kubetm/app
        volumeMounts:
        - name: volume
          mountPath: /applog
      terminationGracePeriodSeconds: 10
  volumeClaimTemplates:
  - metadata:
      name: volume
    spec:
      accessModes:
      - ReadWriteOnce
      resources:
        requests:
          storage: 1G
      storageClassName: "fast"

3. Headless Service

  • StatefulSet_21.png

3-1) Service (Headless)


apiVersion: v1
kind: Service
metadata:
  name: stateful-headless
spec:
  selector:
    type: db2
  ports:
    - port: 80
      targetPort: 8080
  clusterIP: None

3-2) Pod


piVersion: v1
kind: Pod
metadata:
  name: request-pod
spec:
  containers:
  - name: container
    image: kubetm/init



nslookup stateful-headless
curl stateful-pvc-0.stateful-headless:8080/hostname

4) Longhorn 삭제

자원을 많이 먹으니 실습 후 꼭 삭제

  • v1.27

kubectl delete -f https://raw.githubusercontent.com/kubetm/kubetm.github.io/master/yamls/longhorn/longhorn-1.5.0.yaml
  • v1.22

kubectl delete -f https://raw.githubusercontent.com/kubetm/kubetm.github.io/master/yamls/longhorn/longhorn-1.3.3.yaml

Ingress - Nginx

  • Ingress 의 대표적인 사용 목적은 Service LoadBalancing 과 Canary Upgrade 가 있다.

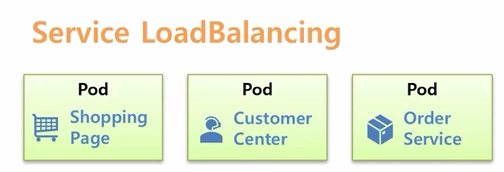

  • Ingress-Nginx.png
    • Service LoadBalancing 은 만약 쇼핑몰을 운영중이라고 가정 하고, Shopping Page 와 Customer Center 그리고 Order Service 를 Pod 별로 각각 만들었다.
    • 이렇게 Application 을 구분하면 Shopping Page 에 장애가 발생해도 고객 응대나 주문 관리를 하는데는 영향이 없다는 장점이 있다.

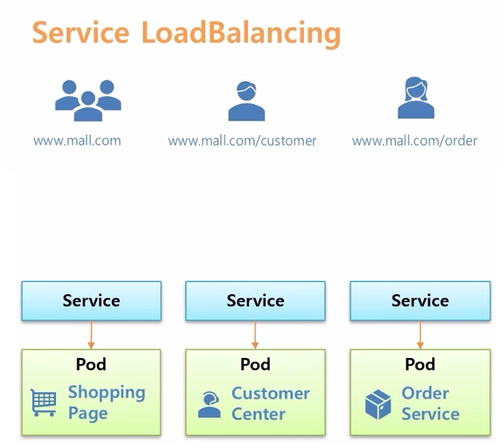

  • Ingress-Nginx1.png
    • 그리고 외부에서 연결할 수 있도록 각각 Service 를 연결하고 사용자로 하여금 Shogging Page 에 접속하기 위해 www.mall.com 을, Customer Center 에 접속 하려면 path 에 /customer 를, 그리고 /order 를 붙이면 Order Service 에 접속 하도록 하고 싶은데, 일반적으로 각 path 에 따라 각 Service 의 ip 를 연결해줄 수 있는 L4 나 스위치같은 장비가 있어야 한다.
  • Ingress-Nginx2.png

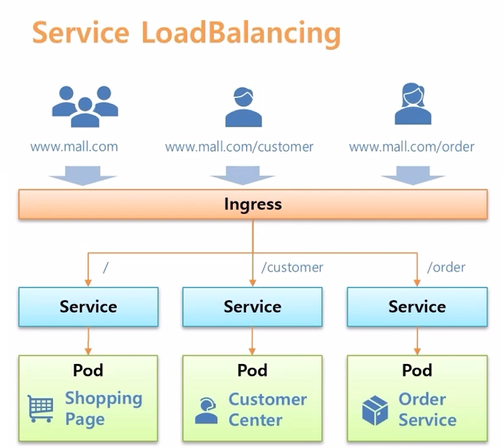

    • k8s 에서는 Ingress 오브젝트가 그 역할을 대신 해준다. root path 로 접속하면 Shopping Page 가 있는 Pod 로 연결 해주고, /customer 가 있으면 Customer Center Pod 가 있는 Service 로 각각 연결 될 수 있도록 해준다. 그래서 별도로 ip load balancing 해주는 장비가 필요 없다.
  • Ingress-Nginx3.png

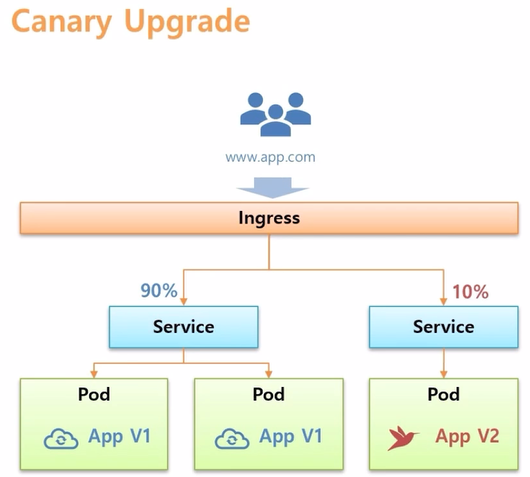

    • 다른 사용 예로 Ingress 를 사용하면 Canary Upgrade 를 쉽게 할 수 있다.
    • V1 의 Application 들이 구동되어 운영되는 상태에서 테스트 할 V2 의 Application 을 구동 시킨다.
    • Ingress 를 만들어서 두가지 버전의 Service 를 연결 하면, 사용자가 Ingress 를 통해 접속 했을 때 10% 의 트래픽만 V2 로 유입 되도록 할 수 있다.
    • 그리고 유입량에 대한 % 수치를 변경 하거나 연결 될 때 들어있는 Header 값들로 트래픽을 조절할 수도 있다.
  • Ingress-Nginx4.png
    • Ingress 오브젝트는 k8s 가 설치 되어 있으면 바로 만들 수 있다.
    • Ingress 에는 Host로 도메인을 설정할 수 있고, 이 도메인으로 유입되는 트래픽은 path 에 따라 원하는 Service 로 연결하라는 내용이 주 된 내용이다.
    • 하지만 이렇게 Ingress 를 만들었다고 해서 작동하는 것은 아무것도 없다. 왜냐하면 이 규칙을 실행 할 구현체가 없기 때문이다. k8s 에서 이 구현체를 만들기 위한 플러그인을 설치 해야 한다.
  • Ingress-Nginx5.png

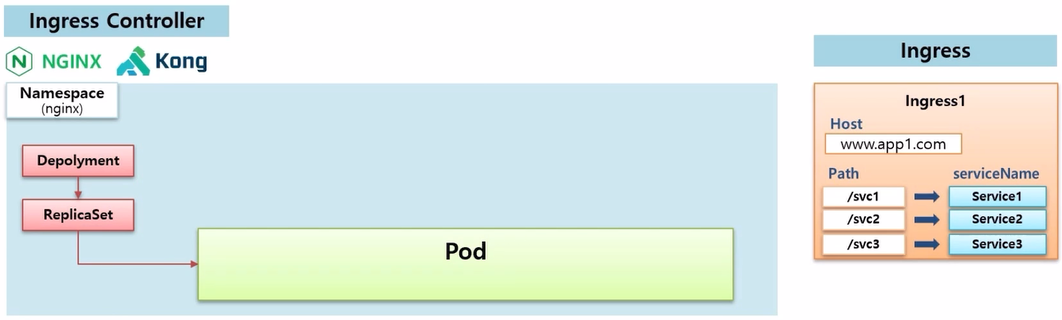

    • 그 플러그인 들을 Ingress Controller 라고 하고 대표적으로 Nginx, Kong 등이 있다.
    • 만약 Nginx 를 설치하게 되면 nginx 에 대한 Namespace 가 생기고, 이 위에 Deployment 와 ReplicaSet 이 만들어 지면서 실제 Ingress 의 구현체인 nginx Pod 가 만들어 진다.

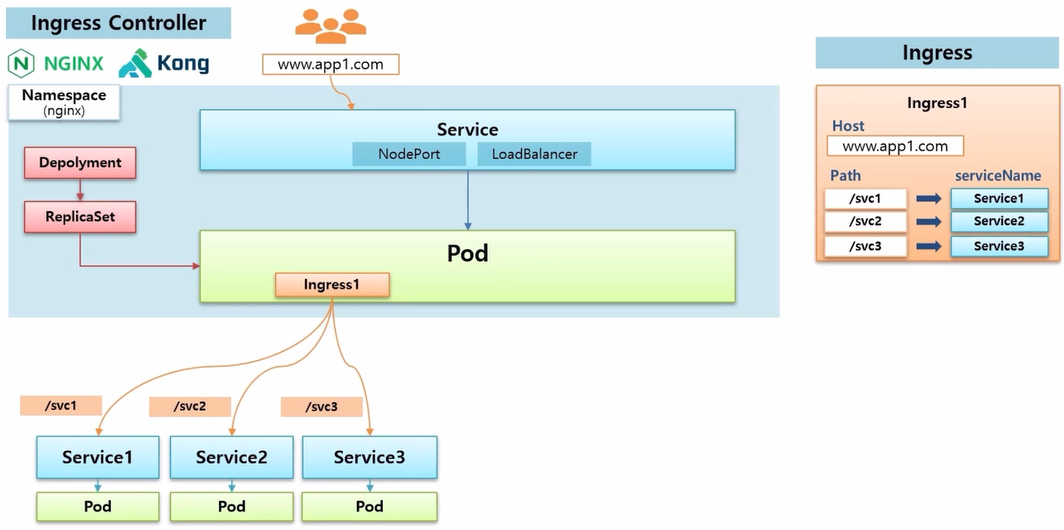

  • Ingress-Nginx6.png
    • 이 Pod 가 Ingress 규칙이 있는지 확인하고, 존재한다면 그 규칙에 맞춰 Service 에 연결하는 역할을 한다.
    • 이 규칙에 따라 Service 에 트래픽이 유입 되려면, 외부에서 접속하는 사용자들의 트래픽은 nginx Pod 를 지나야 하기 때문에 외부에서 접근 가능한 Service 를 하나 만들어서 Pod 에 연결 해줘야 한다.
    • 직접 k8s 를 설치 했다면 NodePort 를 만들어서 외부에 연결할 수 있고, cloud 서비스를 이용하고 있다면 LoadBalancer 를 만들어서 연결할 수 있다.
    • Ingress 규칙에서 지정한 도메인으로 접속하면 Service 를 통해 nginx Pod 로 트래픽이 유입 되어 Ingress 규칙에 따라 지정된 Service 와 Pod 에 접속할 수 있게 된다.
  • Ingress-Nginx7.png

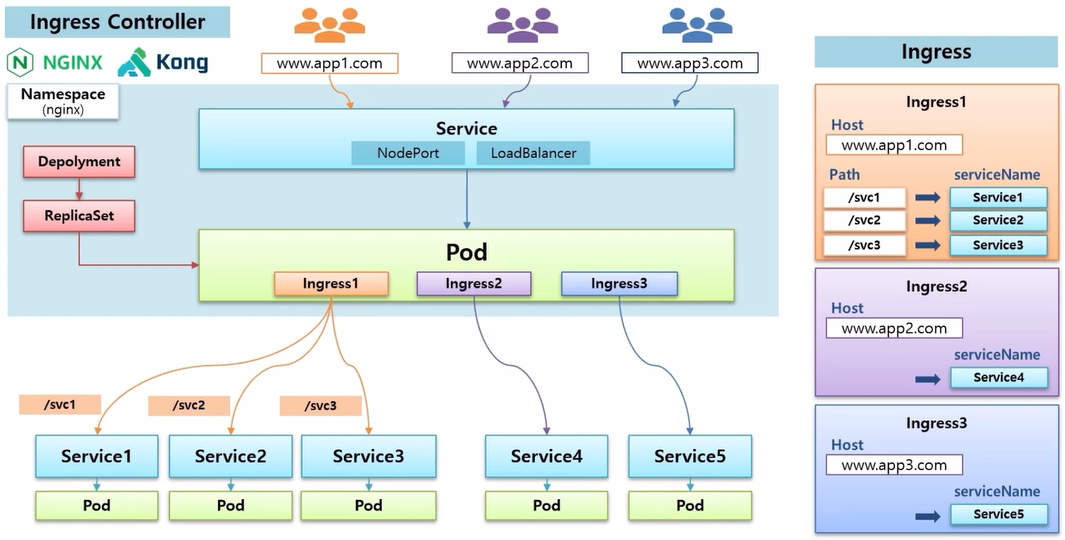

    • Ingress 를 더 추가할 수 있는데, 다른 도메인을 설정하고 path 없이 바로 Service 로 연결도 가능하다.
    • 예시에서 nginx 가 설치 되어 있기 때문에 바로 Ingress 가 인식 되어 지정한 Service 에 연결 된다.
    • 그래서 사용자가 Ingress 에 지정된 도메인으로 접속 하면 해당 Service 에 연결 될 수 있고, 더 많이 만들어 추가할 수도 있다.
    • Ingress 의 세 가지 기능인 Service Loadbalancing, Canary Upgrade, Https 에 대해 정리 한다.

Service Loadbalancing

  • Ingress-Nginx8.png

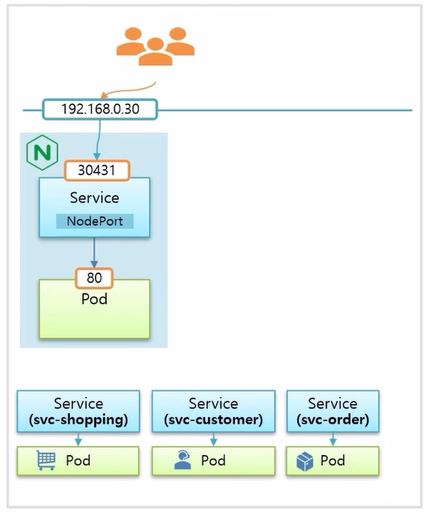

    • 각 업무별로 Pod 와 Service 를 만든다. 미리 nginx Controller 가 설치 되어 있고, 이 Pod 가 외부에서 연결 가능하도록 NodePort Service 에도 연결 되어 있기 때문에 Master 의 host ip 인 192.168.0.30:30431 로 접속 하면 Pod 의 80 번 포트로 트래픽이 유입 된다.
  • Ingress-Nginx9.png

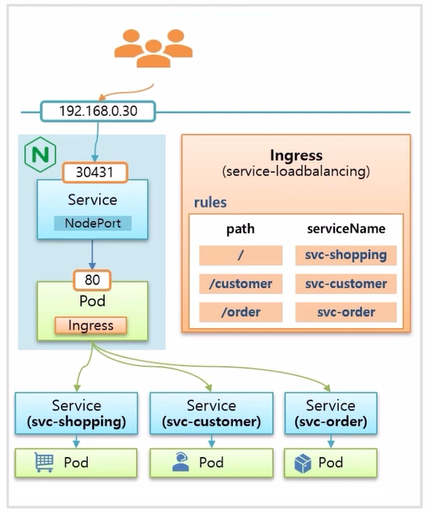

    • 이 상태에서 Ingress 를 만들고, path 에 따라 의도하는 Service 에 매칭하는 규칙을 설정하면 준비는 끝난다.

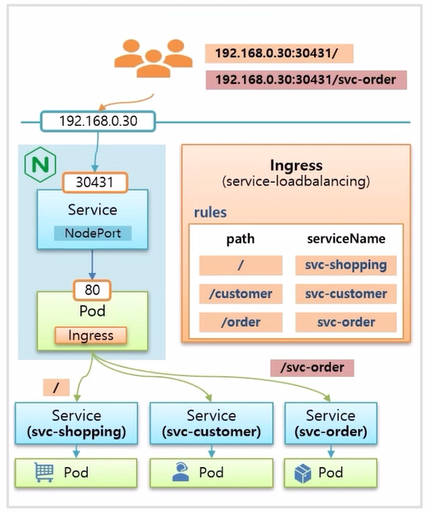

  • Ingress-Nginx10.png
    • 별도의 도메인 이름을 주지 않았기 때문에 사용자가 192.168.0.30:30431 로 접속 하면 Service Page 에 접속 하고, /svc-order path 로 접속하면 주문 관리 페이지로 접속 하게 된다.

Canary Upgrade

  • Ingress-Nginx11.png

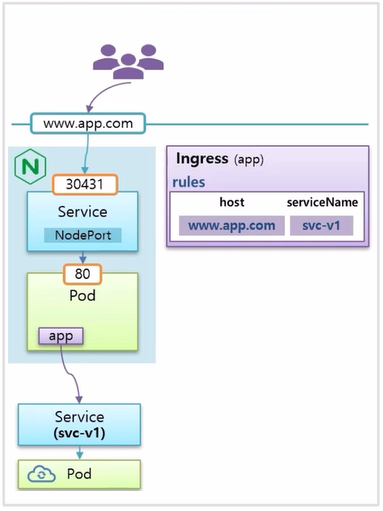

    • www.app.com 이라는 도메인 이름으로 사용자가 접속하면 svc-v1 이라는 이름의 Service 로 연결이 되도록 구성 되어 있다. 현재 사용자들에게 Application 이 운영 중인 상황이다.
  • Ingress-Nginx12.png

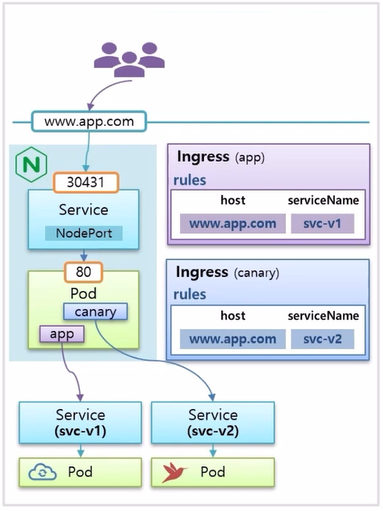

    • 이 상태에서 Canary Upgrade 를 테스트 할 Pod 와 Service 를 구동시키고 Ingress 를 하나 더 만드는데, host 이름은 www.app.com 으로 동일하고, serviceName 을 v2 로 설정하면 위와 같이 구성 된다.
  • Ingress-Nginx13.png

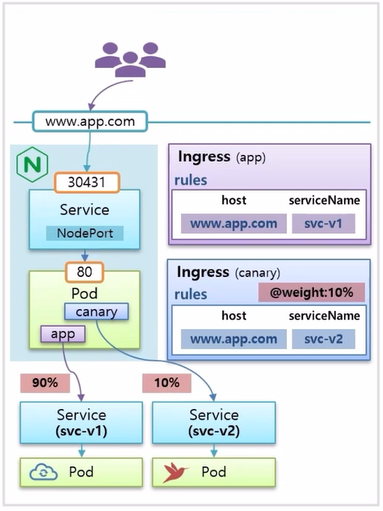

    • 새로 만든 Ingress 에 @weight 라는 annotation 을 설정할 수 있는데, 10% 로 설정하면, 이 도메인으로 유입되는 트래픽의 10% 는 svc-v2 Pod 로 들어가 테스트 하게 된다.
  • Ingress-Nginx14.png

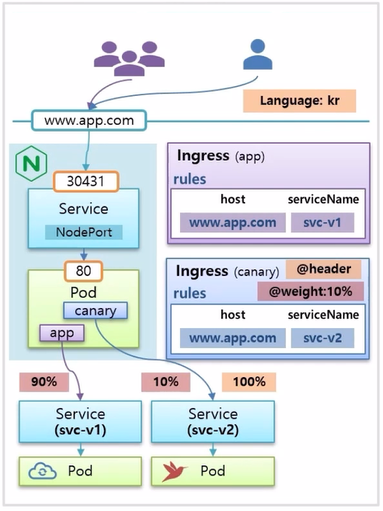

    • 만약 특정 국가 별로 테스트 하고 싶은 경우 @header 옵션을 사용하면, 이 사이트에 접속하는 언어가 kr 일 때 100% 트래픽으로 svc-v2 Pod 에 유입 된다.
    • 이 밖에도 다양한 annotation 을 사용하면 nginx 의 다양한 기능들을 사용 할 수 있다.

Https

  • Ingress 를 통해서 https 로 연결할 수 있도록 인증서 관리도 가능하다. Pod 자체에서 인증서 기능을 제공하기 어려울 때 사용하면 좋다.

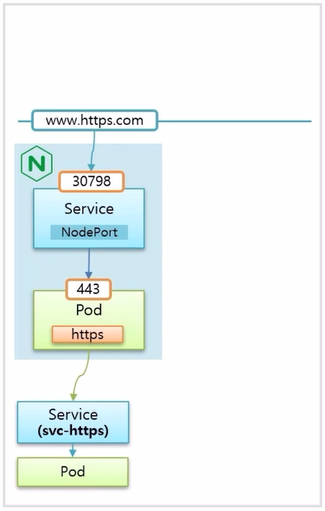

  • Ingress-Nginx15.png
    • nginx Pod 로 https 를 사용하려면 443 포트로 연결 해야 한다.

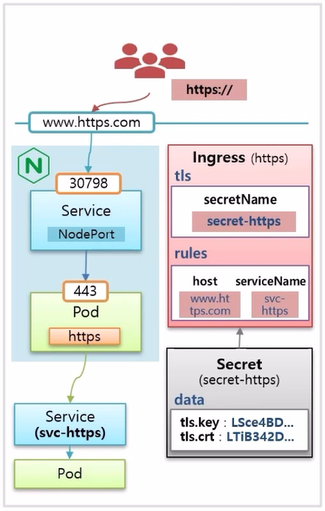

  • Ingress-Nginx16.png
    • 그리고 Ingress 를 만들 때 host 도메인 이름과 Service 를 연결하고, tls 옵션에 secretName 으로 실제 Secret 오브젝트를 연결한다.
    • 이 Secret 오브젝트 안에는 data 값으로 인증서를 가지고 있다. 이렇게 구성하면 사용자는 도메인 이름 앞에 https:// 를 붙여야 접속할 수 있게 된다.

실습

Autoscaler - HPA

  • k8s 의 Authscaler 에는 세 가지 종류가 있다.
  • Pod 의 개수를 늘리는 HPA (Horizontal Pod Autoscaler)
  • Pod 의 리소스를 증가시키는 VPA (Vertical Pod Autoscaler)
  • Cluster 에 Node 를 추가하는 CA (Cluster Autoscaler)

HPA (Horizontal Pod Autoscaler)

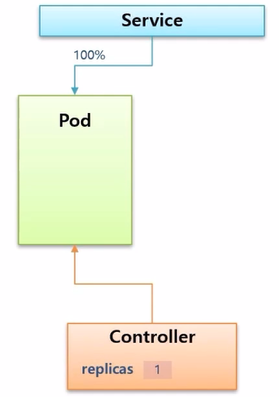

  • Autoscaler-HPA.png
    • Controller 가 있고, replicas 설정에 따라 Pod 가 만들어져서 운영이 되고 있다. Service 도 연결 되어 모든 트래픽이 이 Pod 에 유입되고 있는 상황이다.
  • Autoscaler-HPA1.png
    • 트래픽이 증가하여 어느 순간 Pod 내의 리소스를 모두 사용하게 되었고, 조금 더 트래픽이 증가하면 Pod 는 다운이 될 수도 있다.

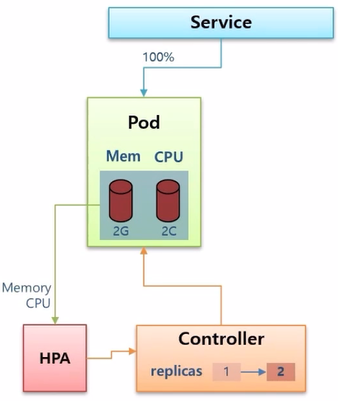

  • Autoscaler-HPA2.png
    • 만약 미리 HPA 를 만들고 Controller 에 연결 해두었다면, HPA 가 Pod 의 리소스 상태를 감지하고 있다가 위험한 상황이 오게 되면 Controller 의 replicas 를 올려 준다.

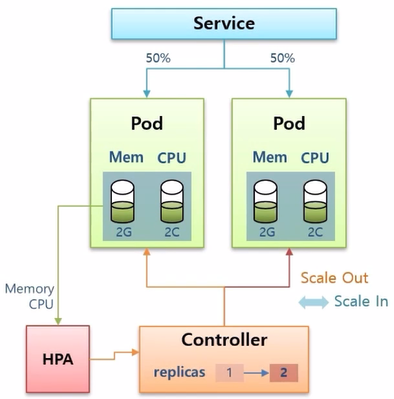

  • Autoscaler-HPA3.png
    • Controller 는 Pod 를 하나 더 생성하고 Pod 는 수평으로 증가하는데, 이것을 Scale Out 이라고 한다.
    • 반대로 트래픽이 감소해서 리소스 사용량이 줄어들면 Pod 는 삭제 되는데, 이것을 Scale In 이라고 한다.
    • Pod 의 수가 늘어남에 따라 트래픽이 분산되어 자원 사용량이 분담하여 안정적으로 서비스를 유지할 수 있게 된다.
    • 이 기능은 장애 상황에 대비한 개념으로 장애 발생시 빠른 복구가 중요하기 때문에 Application 자체의 기동 시간이 오래 걸리면 안된다.
    • 그래서 기동이 빠르게 되는 Application 에 권장하고 또한 Stateless Application 이어야 한다.
    • 만약 Stateful Application 에 사용하게 되면 HPA 는 Master 와 Slave 중 어떤 Pod 를 늘려야 하는지 판단할 수 없기 때문에 권장하지 않는다.

VPA (Vertical Pod Autoscaler)

  • Stateful Application 에 대한 Autoscaler 이다.
  • Autoscaler-HPA4.png

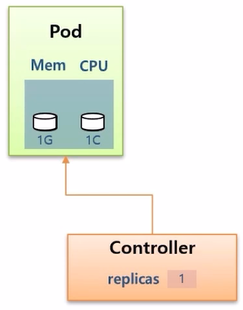

    • Controller 에 replicas 가 1로 Pod 가 하나 만들어져 있다. Pod 는 memory 1G, cpu 1C (core) 로 정의 되어 있다.
  • Autoscaler-HPA5.png

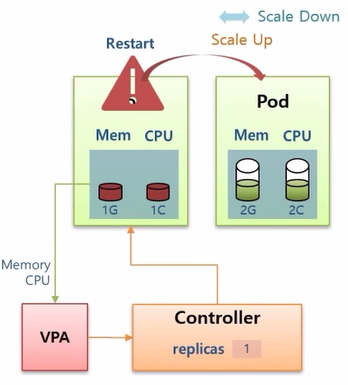

    • 운영 중 Pod 의 리소스를 모두 사용하는 상황이 발생하면 Pod 가 다운 될 수 있지만, Controller 에 VPA 를 설정 해두었다면 VPA 가 리소스 상태를 감지하고 Pod 를 Restart 시키면서 리소스를 증가시켜 준다.
    • 이렇게 리소스의 양이 수직 증가하는 것을 Scale Up 이라고 한다. 반대로 감소하는 경우 Scale Down 이라고 한다.
    • VPA 는 Stateful Application 에 대한 Autoscaling 할 때 사용하면 되고, 주의할 점은 한 Controller 에 VPA 와 HPA 를 동시에 사용하면 기능이 동작하지 않는다.

CA (Cluster Autoscaler)

  • Cluster 에 있는 모든 Node 에 자원이 없을 경우 동적으로 worker node 를 추가해 준다.
  • Autoscaler-HPA6.png
    • 두 개의 Node 가 있고, Pod 가 운영 중이다. 그리고 새로운 Pod 를 만들면 Scheduler 가 할당 해주는 Node 에 배치 된다.

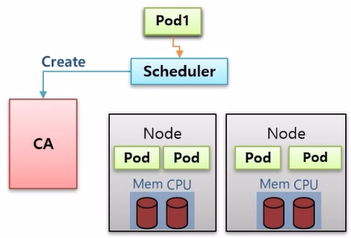

  • Autoscaler-HPA7.png
    • 운영 중 worker node 들의 자원이 모두 소모가 된 상태에서 Pod 를 하나 더 만들려고 하면, Scheduler 는 더 이상 어느 Node 에도 Pod 배치가 불가능하다는 것을 확인하고 CA 에게 worker node 생성을 요청 한다.

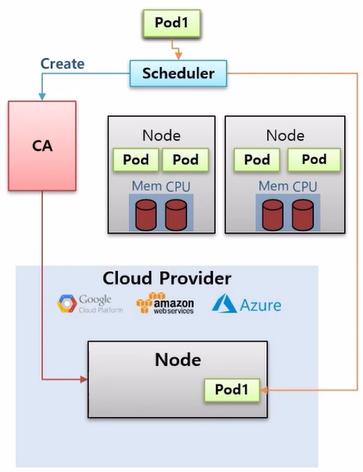

  • Autoscaler-HPA8.png
    • 만약 CA 를 미리 Cloud Provider 에 연결 해두었다면, Node 생성 요청이 들어왔을 때 해당 Provider 에 Node 를 하나 만들고 Scheduler 는 Pod 를 이곳에 배치 한다.
  • Autoscaler-HPA9.png

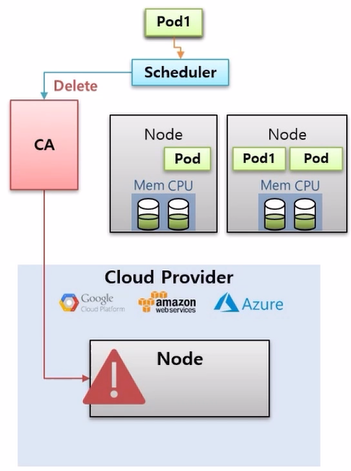

    • 운영 중 기존에 사용하던 Pod 의 수가 줄어 Local Node 의 자원에 여유가 생기면 Scheduler 는 이것을 감지 하고 CA 에게 Node 삭제 요청을 보낸다.
    • 그러면 Node 가 삭제 되면서 Cloud Provider 에 있던 Pod 가 Local Node 로 옮겨지게 된다.
    • 왜냐하면 일반적으로 Cloud Provider 는 사용시간에 따라 과금이 되기 때문에 필요할 때만 사용하는 것이 좋기 때문이다.

HPA Architecture

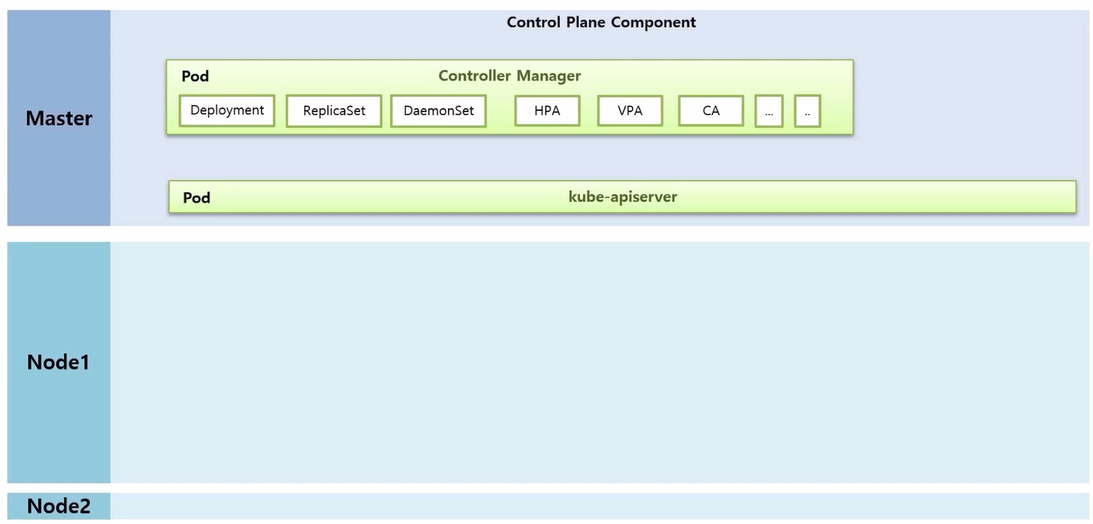

  • Autoscaler-HPA10.png
    • Master, Worker Node 들이 있고, Master 에 Control Plane Component 라고 하는 k8s 의 주요 기능을 하는 Component 들이 Pod 형태로 띄워져 동작하고 있다.
    • 그 중 Controller Manager 는 우리가 사용하고 있는 Controller (Deployment, ReplicaSet, DaemonSet, HPA, VPA, CA 등) 기능들이 Thread 형태로 동작하고 있다.그 중 Controller Manager 는 우리가 사용하고 있는 Controller (Deployment, ReplicaSet, DaemonSet, HPA, VPA, CA 등) 기능들이 Thread 형태로 동작하고 있다.
    • kube-apiserver 가 있는데 이것은 k8s 의 모든 통신의 길목이라고 생각하면 된다. 사용자가 k8s 에 접근 할 때도 사용 하지만 k8s 내부 Component 들도 kube-apiserver 를 통하게 된다.
  • Autoscaler-HPA11.png

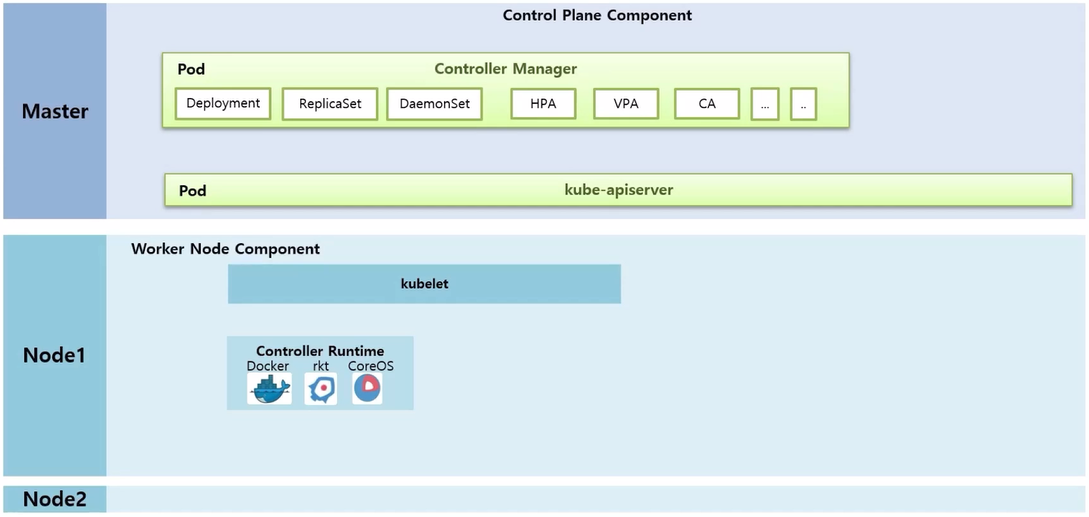

    • Node 에는 Worker Node Component 라고 하는 kubelet 이 k8s 를 설치할 때 같이 설치 된다.
    • 이것은 각 Node 마다 설치 되고 Node 를 대표하는 Agent 역할을 한다.
    • 자신의 Node 에 있는 Pod 를 관리 한다. 그렇다고 kubelet 이 직접 Container 를 만드는 것은 아니다.
    • Controller Runtime 이라고 하는 실제 Conatainer 를 생성하고 삭제하는 구현체가 있다.
    • Docker 외에도 Container 를 만들어 주는 것은 rkt, CoreOS 등 다양한 종류가 있다.

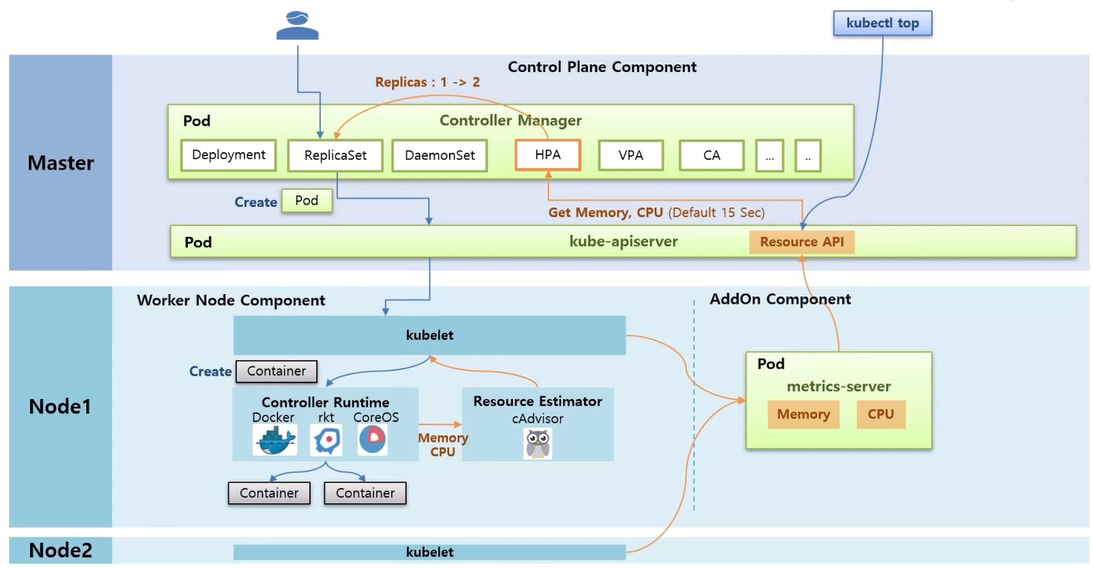

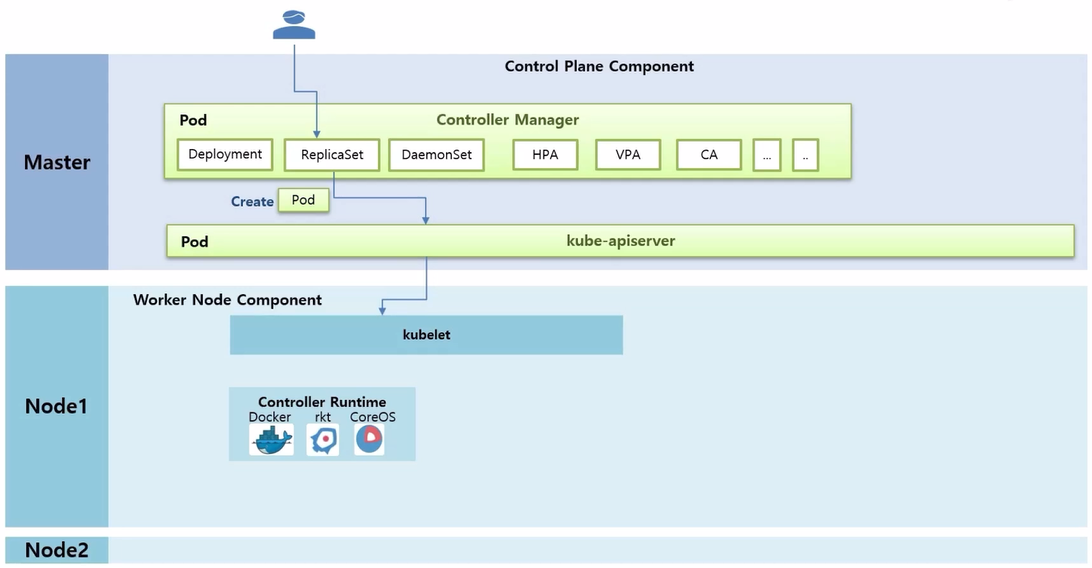

  • Autoscaler-HPA12.png

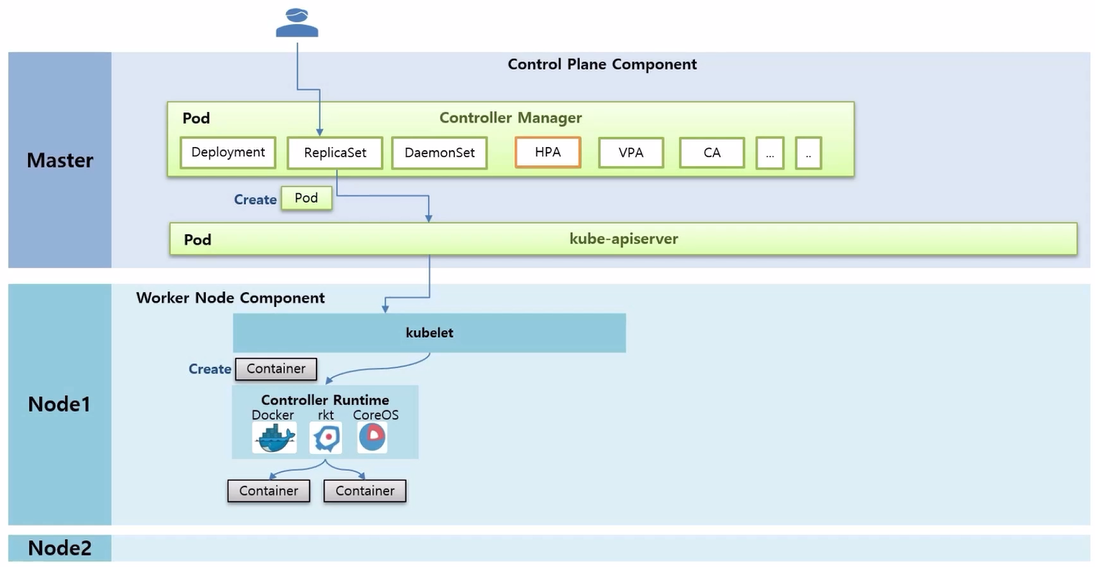

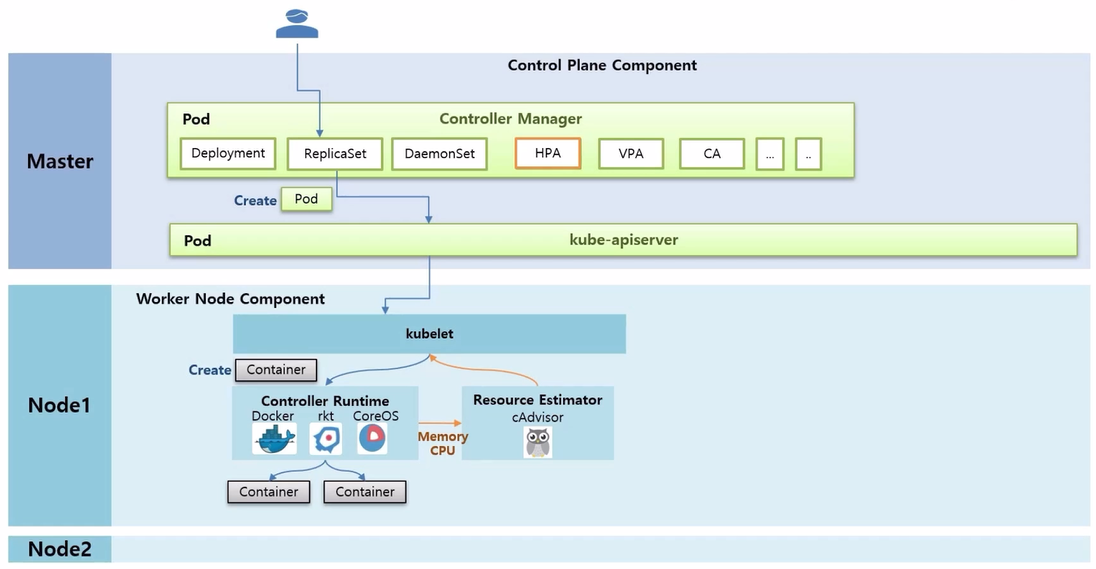

    • 사용자가 ReplicaSet 을 만들 때의 과정을 알아본다. ReplicaSet 을 담당하는 Thread 는 replicas 가 1 일 때 Pod 를 하나 생성해 달라고 kube-apiserver 를 통해 kubelet 에게 요청 한다.
  • Autoscaler-HPA13.png
    • 그러면 kubelet 은 Pod 는 k8s 의 개념이고, 이 안에 있는 Container 만 빼서 Docker 에 만들어 달라고 요청 한다.
    • Docker 는 Node 위에 Container 를 생성하는데, 여기까지가 ReplicaSet 을 만들었을 때 Pod 하나가 만들어지는 절차이다.
  • Autoscaler-HPA14.png
    • Resource Estimator 인 cAdvisor 가 Docker 로부터 Memory 와 CPU 에 대한 성능 정보를 측정하는데, 이 정보를 kubelet 을 통해 가져갈 수 있도록 해두었다.
  • Autoscaler-HPA15.png

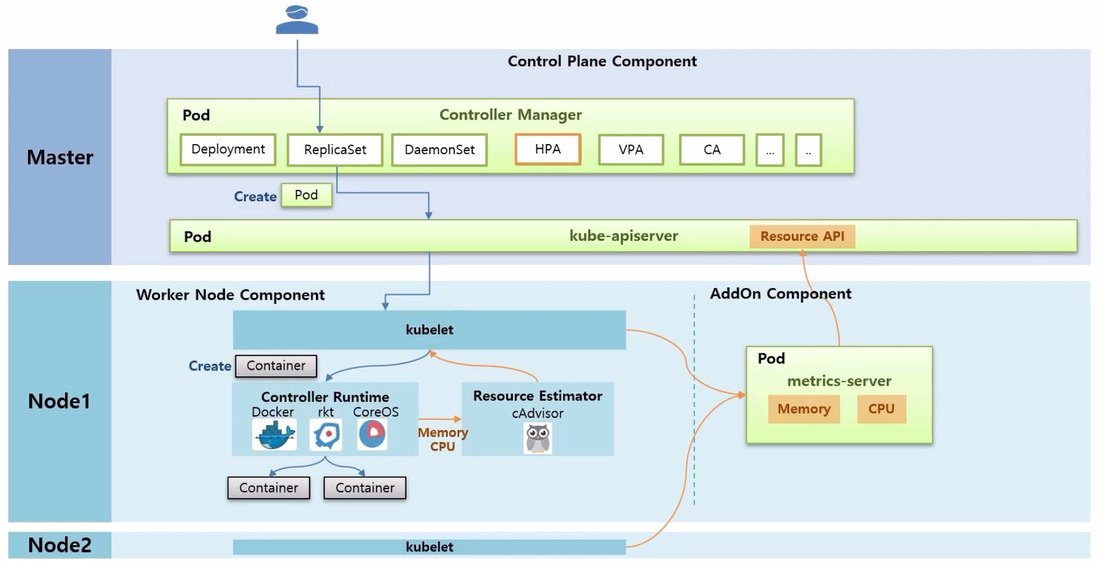

    • AddOn Component 로 metrics-server 를 설치해야 하는데, 설치하고 나면 metrics-server 가 각 Node 들에 있는 kubelet 에게 Memory 와 CPU 정보를 가져와서 저장 해둔다.
    • 그리고 이 데이터들을 다른 Component 들이 사용할 수 있도록 kube-apiserver 에 등록을 해둔다.
  • Autoscaler-HPA16.png
    • 그럼 HPA 가 Memory 와 CPU 정보를 kube-apiserver 를 통해서 가져올 수 있게 되고 HPA 는 15 초 마다 체크하고 있다가 Pod 의 리소스 사용률이 높아졌을 때, ReplicaSet 에 replicas 를 증가 시킨다.
    • 그리고 kubectl top 명령으로 Resource API 를 통해 Pod 와 Node 의 리소스 상태를 조회해 볼 수 있다.
  • Autoscaler-HPA17.png
    • 추가로 Prometheus 를 설치하면 단순 Memory 나 CPU 외 다양한 매트릭 정보를 수집할 수 있다.

HPA Detail

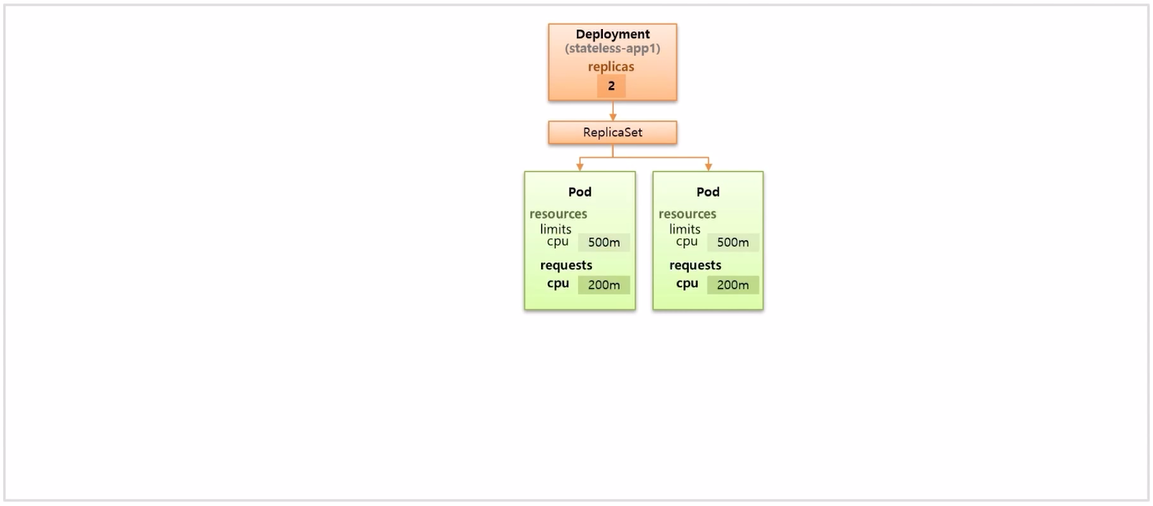

  • Autoscaler-HPA18.png
    • replicas 를 2 로 설정해서 Deployment 를 만들면 ReplicaSet 이 만들어 지면서 두 개의 Pod 가 생성 된다.
    • Pod 의 resources 가 위와 같이 설정한 상황으로 가정 하고, 이것을 scale in, out 하는 HPA 를 구성하는 방법을 알아 본다.

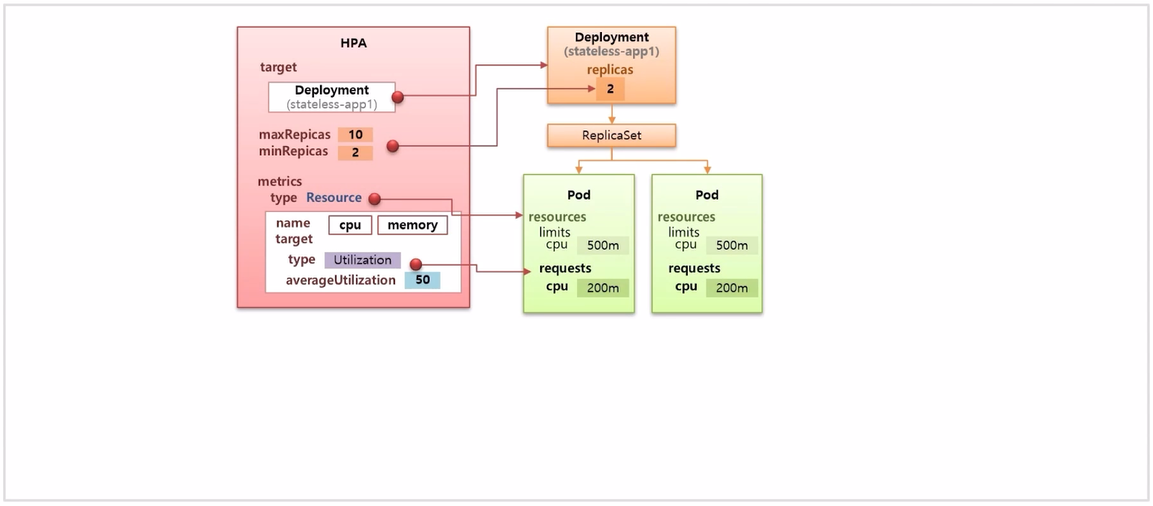

  • Autoscaler-HPA19.png
    • 먼저 target Controller 를 지정하는 부분이 있고, 증감하는 replicas 에 대해 최솟값과 최댓값을 지정해야 한다.
    • metrics 는 매트릭 정보의 어떤 조건을 통해 replicas 값을 증가시킬지에 대한 부분으로 type 을 Resource 라고 설정 하면 Pod 의 resource 부분을 가리키게 된다.
    • 세부적으로는 name 에 memory 를 바라 볼 것인지 cpu 를 바라 볼 것인지 정할 수 있다.
    • 마지막으로 어떤 조건으로 증가 할 것인지에 대한 부분으로, 가장 기본으로 사용하는 옵션인 Utilization 이 있고 평균을 50% 라고 했다면 Pod 의 requests 값을 기준으로 평균 사용량이 50% 를 넘으면 replicas 를 증가 시켜 준다.
    • 이 수치를 넘었다고 무조건 Pod 가 하나씩 만들어 지는 것은 아니고, 정해진 공식을 가지고 한 번에 몇 개를 증가 할지 결정하게 된다.

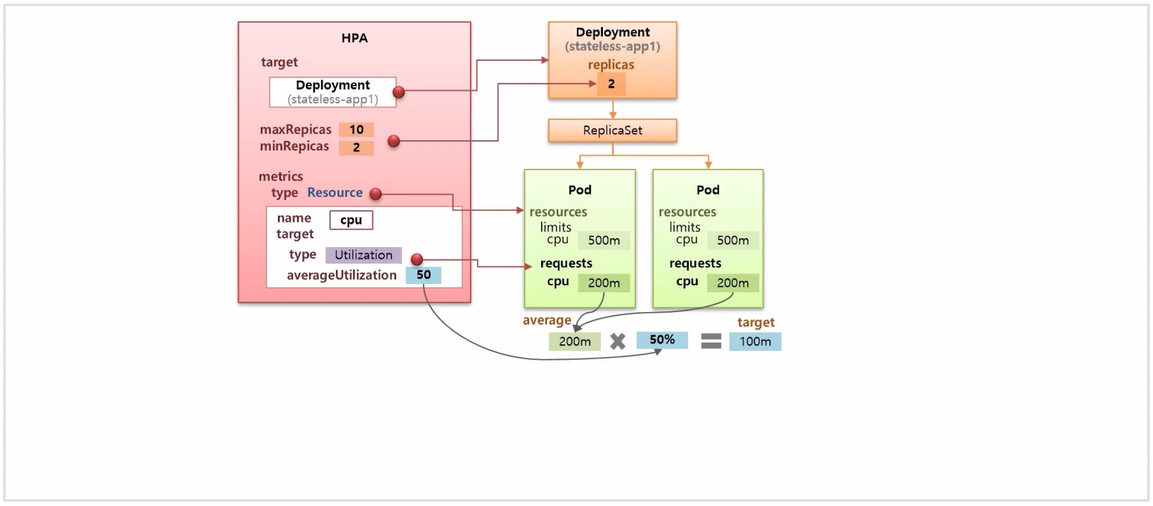

  • Autoscaler-HPA20.png
    • resource 를 cpu 로 정하고, 이 두 Pod 의 평균 cpu 는 200m 이다. Utilization 을 50% 로 설정 했기 때문에 실제 cpu 사용률이 100m 을 초과하면 HPA 는 replicas 를 증가 시킨다.

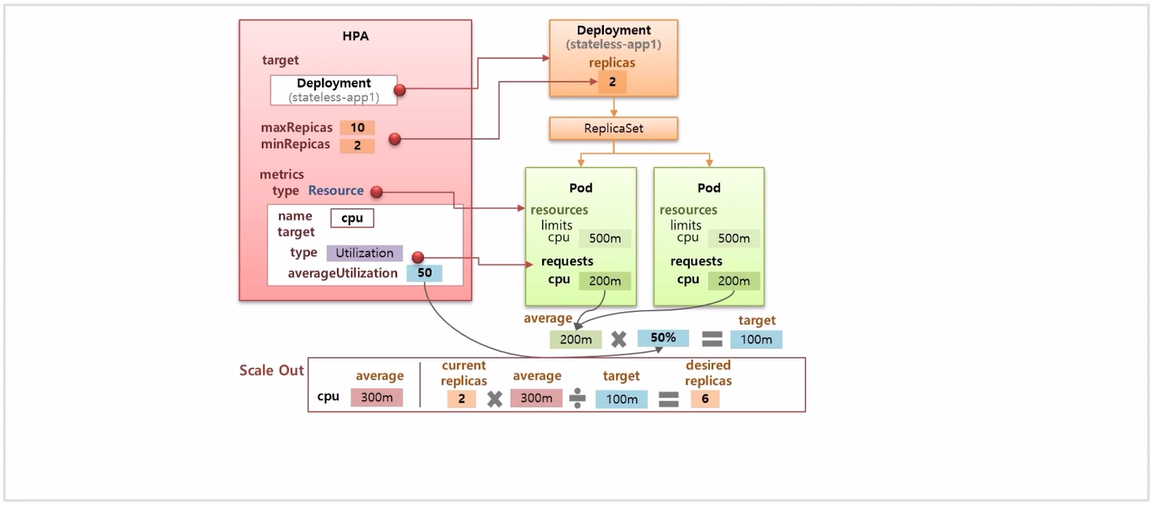

  • Autoscaler-HPA21.png
    • scale out 이 발생하는 상황을 가정해 보자. 현재 cpu 평균 사용량이 300m 이 되었다. limits cpu 가 500m 이기 때문에 Pod 는 종료되지 않는다.
    • 몇개의 Pod 를 증가 할지 공식에 대입 해보면, 현재 replicas 는 2 에 평균 cpu 를 곱하고 지정한 target 값인 100m 으로 나누면 6 이 되는데 이게 증가 실킬 replicas 값이 된다.

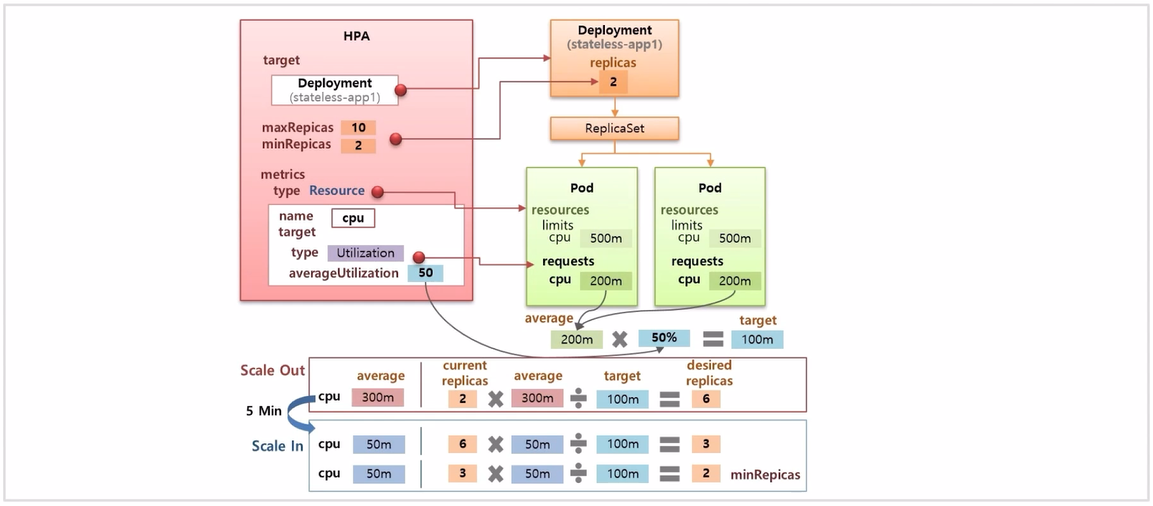

  • Autoscaler-HPA22.png
    • 반대로 replicas 가 6 으로 scale out 된 상태에서 평균 cpu 가 50m 으로 떨어졌다고 가정하고 동일하게 공식을 적용 해보면 변경 시킬 replicas 값은 3이 되어 replicas 를 감소 한다. (current replicas 6 * 50m / 100m = 3)
    • 현재 사용량인 50m 에 대해 다시 한 번 계산 해보면 (current replicas 3 * 50m / 100m = 1.5 → 2) 2 가 되어 다시 한 번 replicas 수를 줄이게 된다. 그리고 이 값은 설정한 최솟값이기 때문에 더이상 Pod 의 수가 줄어들지 않는다.

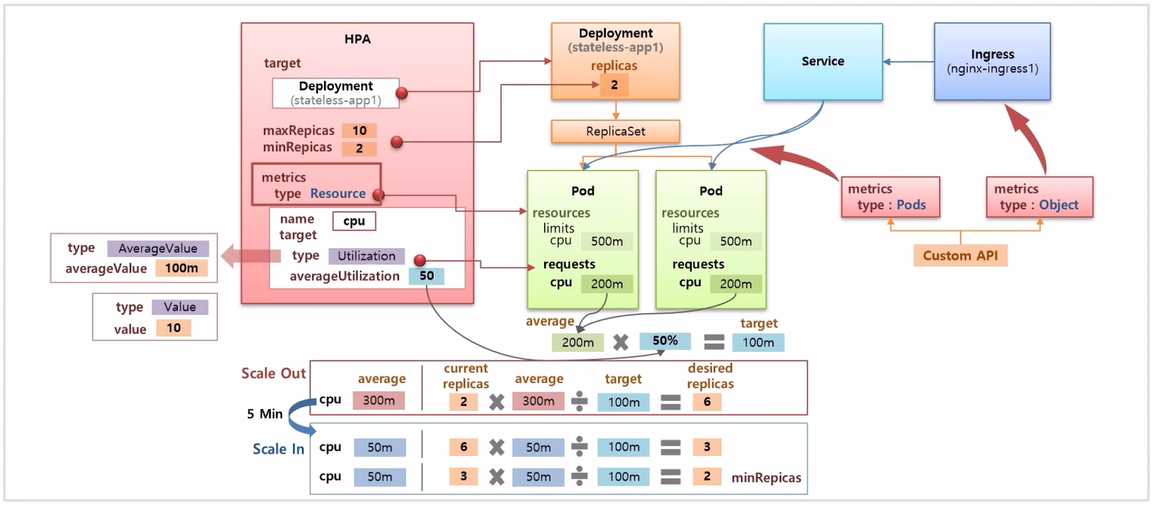

  • Autoscaler-HPA23.png
    • HPA 에 설정하는 target 의 type 종류에는 % 가 아닌 실제 평균 수치를 넣는 AverageValue 와 그냥 Value 가 있다. 그리고 Pod 에 Service 와 Ingress 가 설정 되어 있다고 했을 때, metric type 의 종류도 Custom API 를 통해 type 이 Pods 면 Pod 와 관련 된 정보를 사용해서 scale in, out 할 수 있다.
    • Pod 외에 Ingress 와 같은 다른 오브젝트에 대한 매트릭 정보는 Object 타입을 사용하면 된다.
    • Custom API 를 사용하려면 앞서 언급한 Prometheus 와 같은 플러그인이 설치 되어 있어야 한다.

실습

© 2020. All rights reserved.

SIKSIK
