업무 프로세스 분석과 데이터베이스 모델링
개념적 데이터 모델링
개념적 데이터 모델링
데이터 모형 공정
개념적 데이터 모델링에 대한 이해

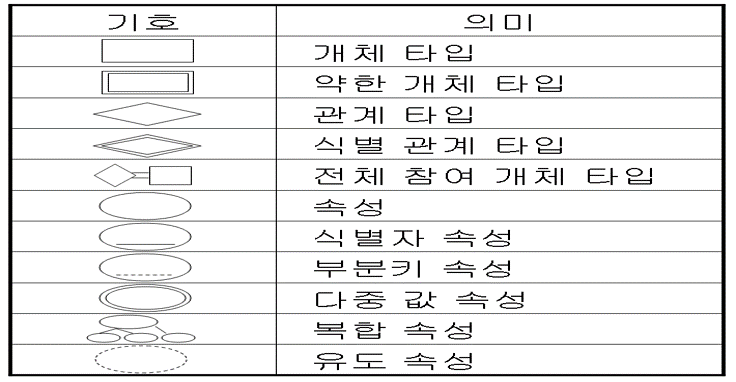

실체-관계 모델(Entity-Relationship Model)
- 실체 관계 모델은 1976년 P.Chen이 제안한 것
- 실체-관계 모델의 장점은 표현력이 풍부하고 직관적이어서 일반적으로 사람의 관점과 유사한 모델을 제공

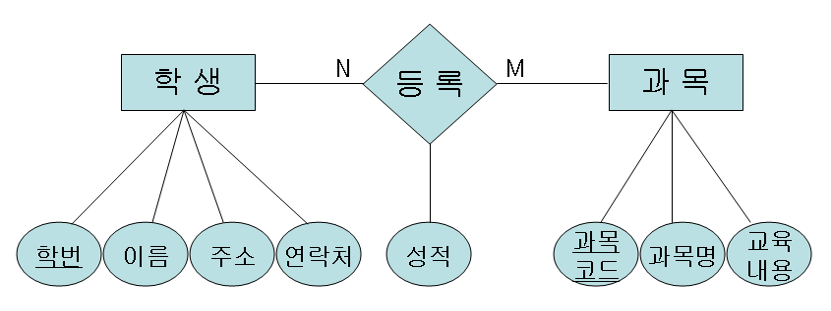

- 실체-관계 모델을 통해서 표현된 결과물을 E-R Diagram이라고 한다.
개념적 데이터 모델링

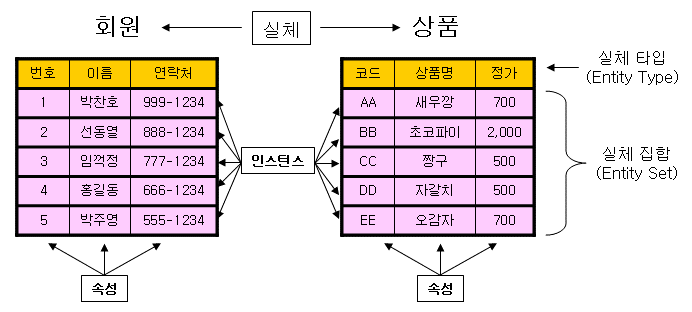

실체(Entity) 정의
- 현실 세계에서 다른 모든 것들과 구분되는 유형, 무형의 것을 실체라고 정의
- 업무 수행을 위해서 알아야 될 대상이 되는 유형, 무형의 것을 실체라고 정의
- 데이터로 관리되어야 하는 항목을 실체로 정의
실체(Entity) 파악 요령
- 관련 분야에 대한 지식 필요
- 상식/논리/관찰력 필요
- 문서를 중심으로 파악
- 분석된 내용을 토대로 명사 위주로 파악
- 담당자와의 인터뷰를 통해서 파악
엔티티 작성 예
- 엔티티 정의서 작성

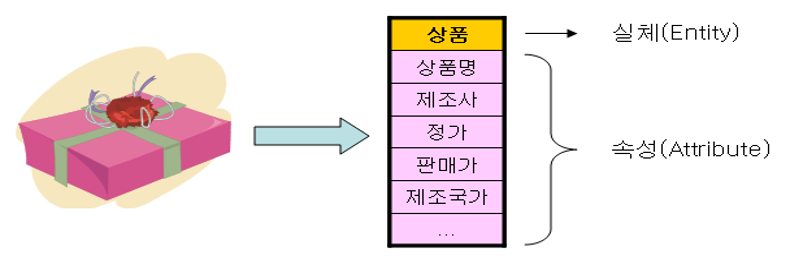

속성(Attribute) 정의
- 속성(Attribute)이란 정보의 요소로써 관리되는 항목으로 실체의 성질, 분류, 수량, 특성 등을 나타내는 세부항목
- 한 실체에 정의되는 속성의 숫자는 10개 내외로 정의하자
- 속성의 명칭을 정의할 때에는 가독성이 높은 용어를 사용하자
- 속성을 정의할 때에 세분화해서 정의하도록 하자

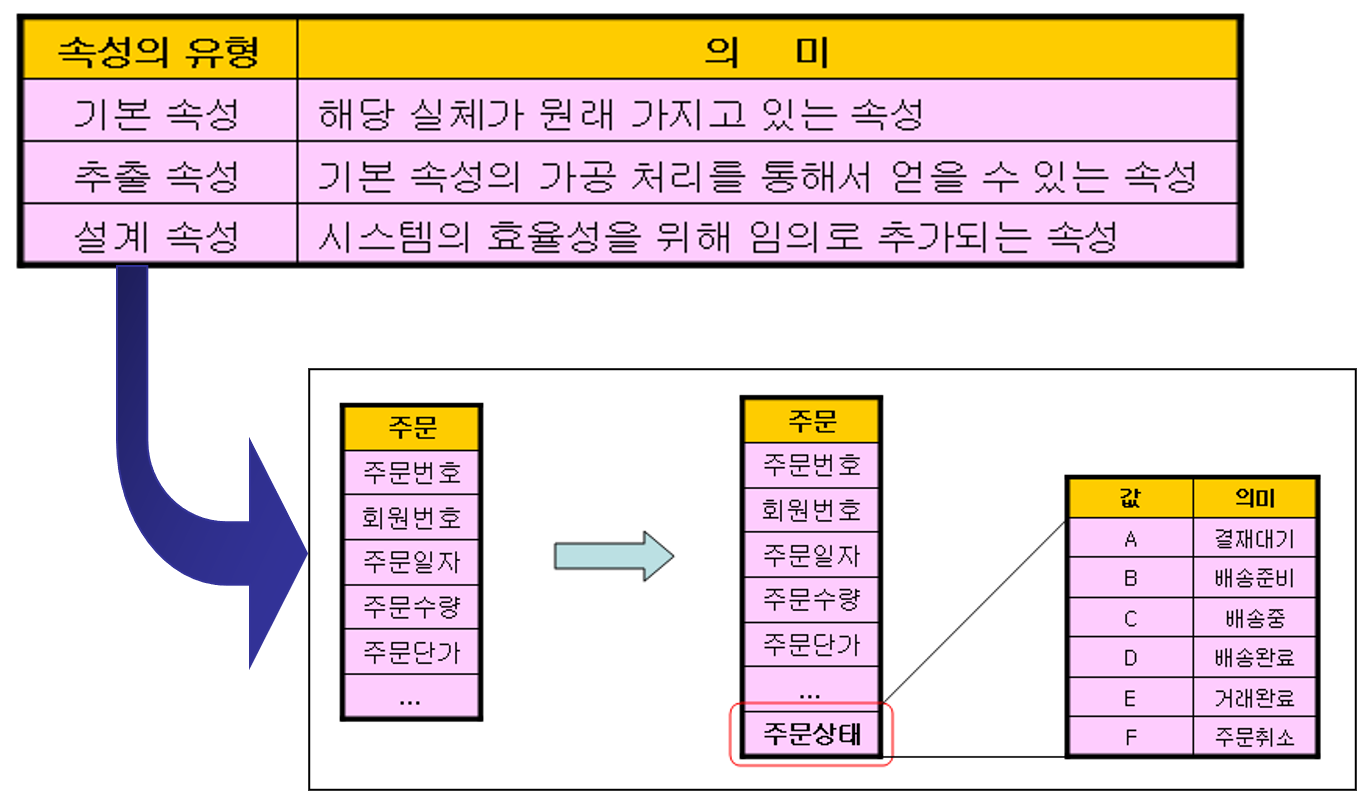

속성(Attribute) 유형
식별자(Identifier) 정의
- 식별자란 하나의 실체 내에서 각각의 인스턴스를 유일(Unique)하게 구분해 낼 수 있는 속성 또는 그룹
- 하나의 실체는 하나 이상의 식별자를 반드시 보유하고 있어야만 한다.

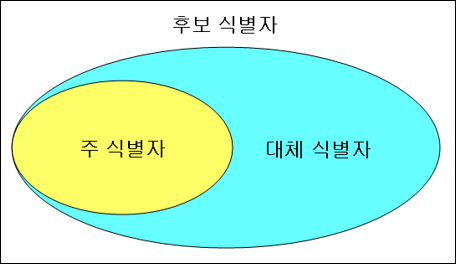

식별자(Identifier)의 유형
- 후보 식별자(Candidate Identifier)
- 주 식별자(Primary Identifier)
- 대체 식별자(Alternate Identifier)
- 복합 식별자(Composite Identifiter)
- 대리 식별자(Surrogate Identifiter)
- 외래 식별자(Foreign Identifier)

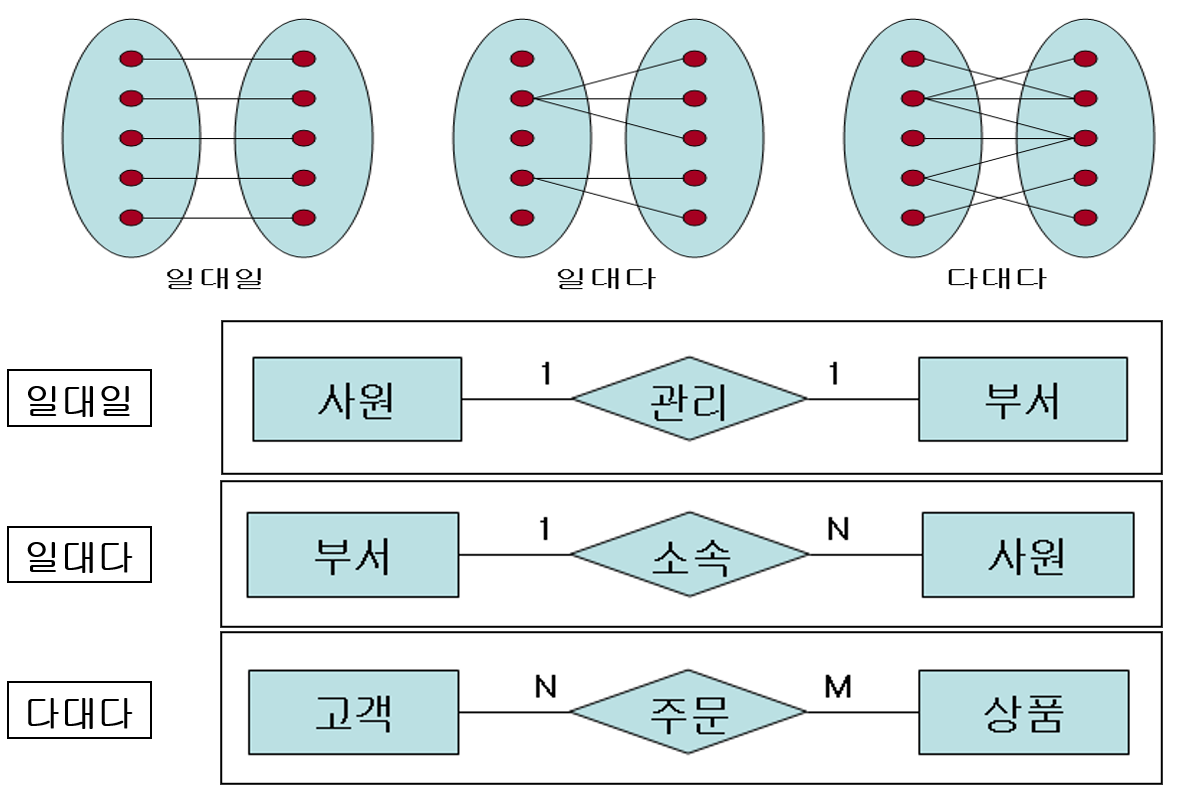

차수성 정의

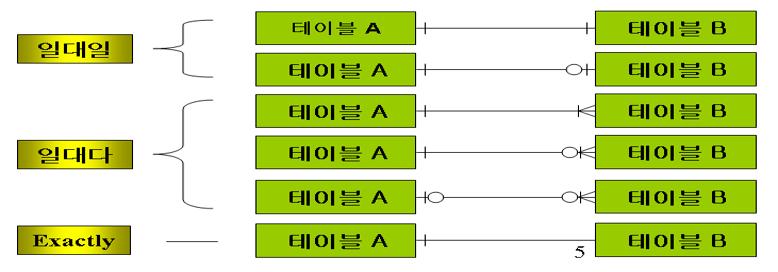

관계의 표현 방식
- 정보공학(Information Engineering)표기방식
선택성 정의

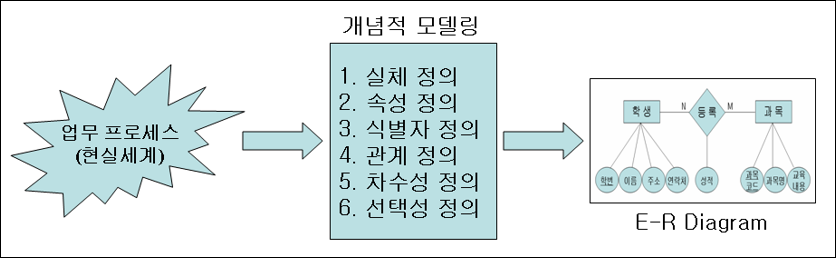

개념적 데이터 모델링 정리

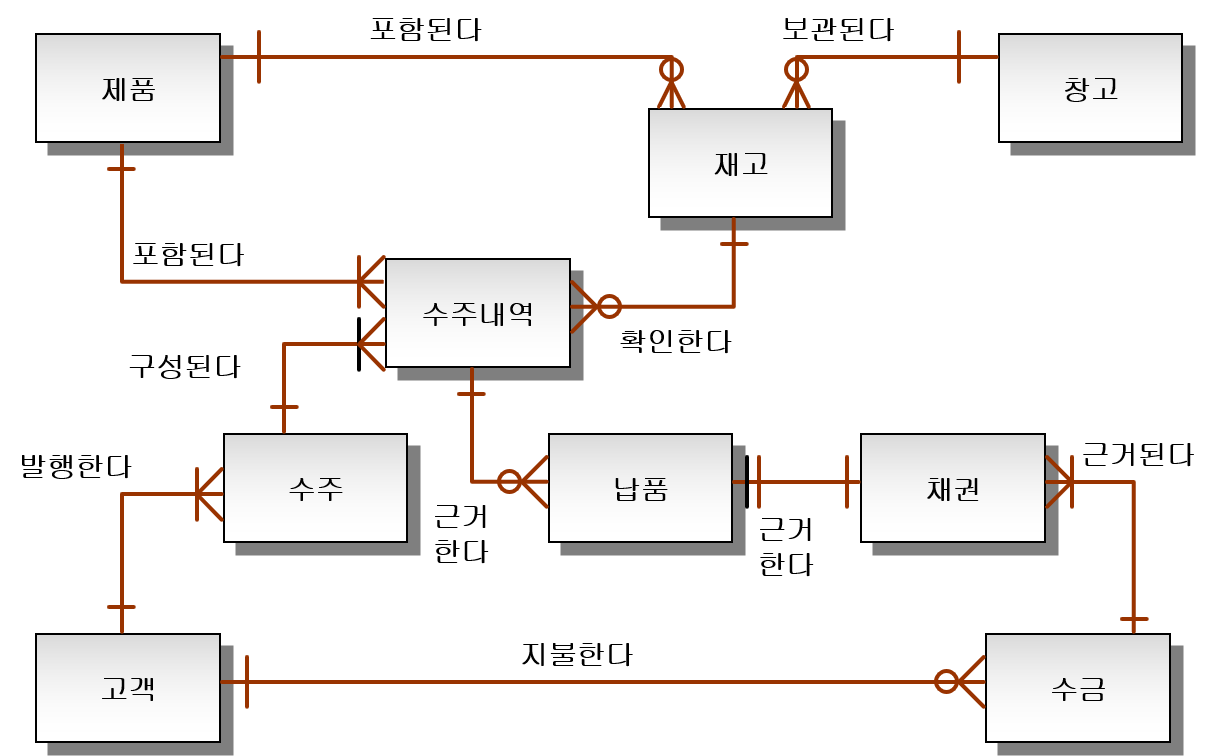

엔티티 관계도의 예
