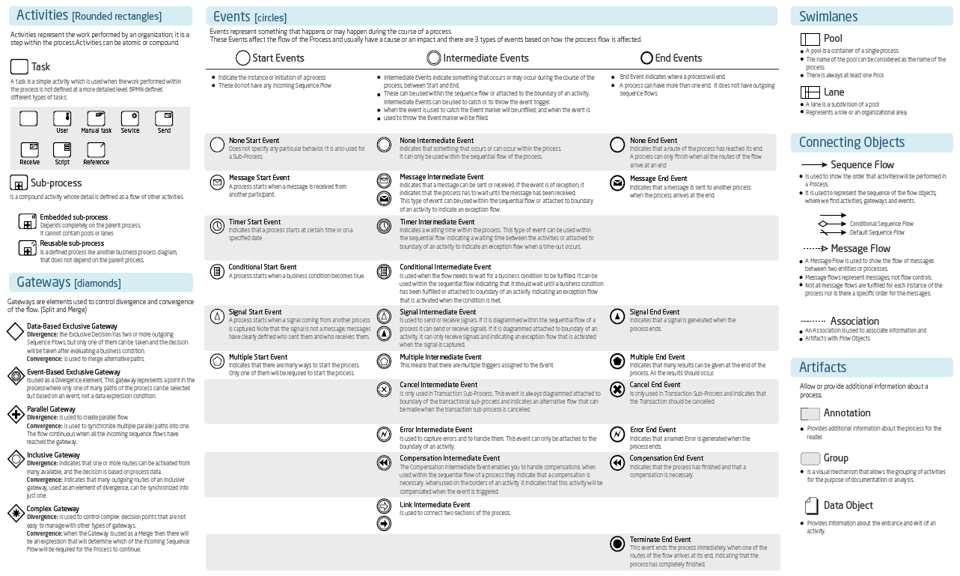

BPMN 표기법 정리

게이트웨이(Gateway)

게이트웨이(Gateway)
- 게이트웨이는 프로세스의 논리적인 흐름을 정의하기 위해 프로세스를 분할하거나 병합하기 위한 용도로 사용됨

구분		설명
배타적 (Exclusive)	데이터기반 (Data Based)	베타적 게이트웨이는 반드시 한 경로만 선택된다	출구 조건을 갖는다
배타적 (Exclusive)	이벤트 기반 (Event Based)	베타적 게이트웨이는 반드시 한 경로만 선택된다	출구 조건을 갖지 않는다
포괄적(Inclusive)		하나 혹은 그 이상의 경로로 분할되거나 병합한다
병렬(Parallel)		두 개 이상의 경로로 분할되어 동시에 실행된다
복합(Complex)		토큰을 처리하기 위한 임의의 규칙이 포함될 수 있다

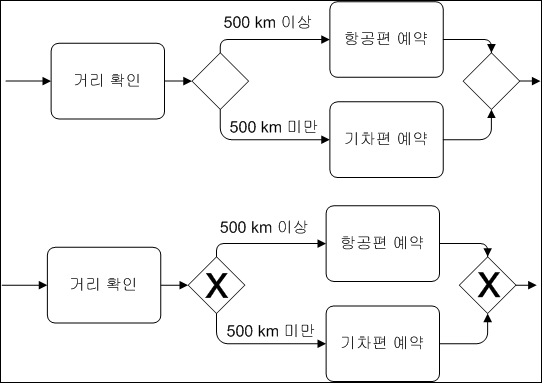

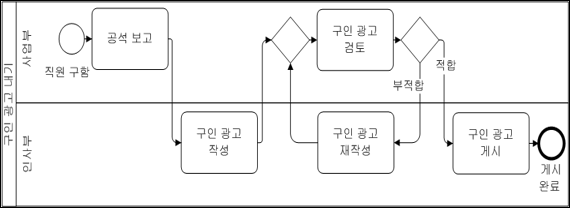

배타적 게이트웨이(Exclusive Gateway)

배타적 게이트웨이(Exclusive Gateway)
- 하나의 경로만 선택
- 프로세스를 분할 하거나 병합하기 위해 사용
- 빈 마름모 모양이나 마름모 안에 ‘X’ 표시가 되어있는 마름모 기호를 사용
- 판단을 해야 하는 액티비티가 존재한다면 기본적으로 배타적 게이트웨이가 사용됨

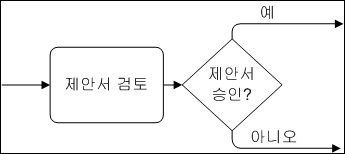

- 배타적 게이트웨이 안에 질문이 포함될 수도 있음

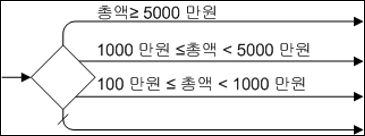

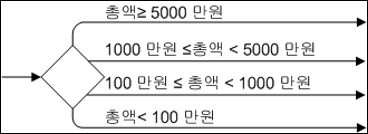

- 하나의 게이트웨이는 여러 출구를 가질 수 있으며, 기본 출구도 정의될 수 있음

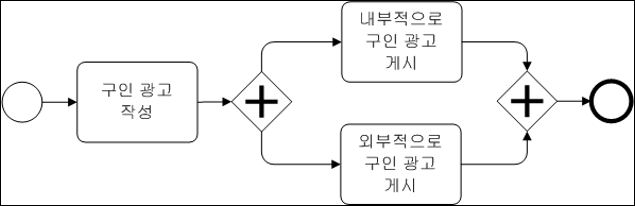

병렬 게이트웨이(Parallel Gateway)

병렬 게이트웨이(Parallel Gateway)
- 프로세스가 두 개 혹은 그 이상의 병렬 경로로 분할되어 동시에 실행되는 것을 표현하기 위한 게이트웨이
- 놀리적으로 “AND”에 해당하며, 마름모 기혼안에 ‘+’ 표시가 되어있는 기호를 사용
- 병렬 게이트웨이에 의해 분할된 경로는 병렬 게이트웨이에 의해 다시 합쳐짐

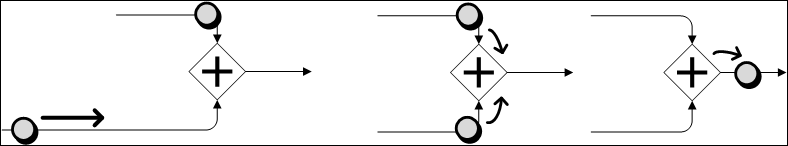

  - 첫번째 : 분할 병렬 게이트웨이, 두번째 : 통합 병렬 게이트웨이

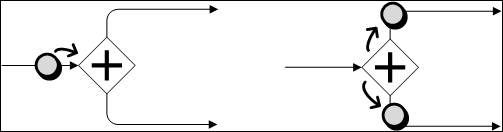

- 분할 병렬 게이트웨이는 각각의 시퀀스 플로우로 토큰을 복제
- 통합 병렬 게이트웨이는 모든 토큰들을 기다린 후 하나의 토큰으로 통합

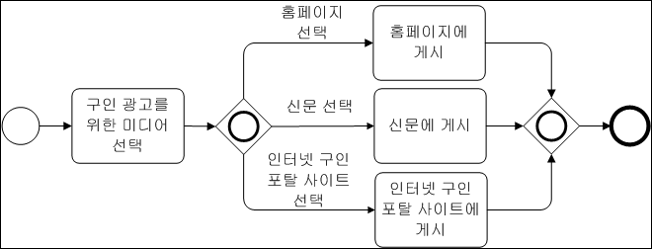

포괄적 게이트웨이(Inclusive Gateway)

포괄적 게이트웨이(Inclusive Gateway)

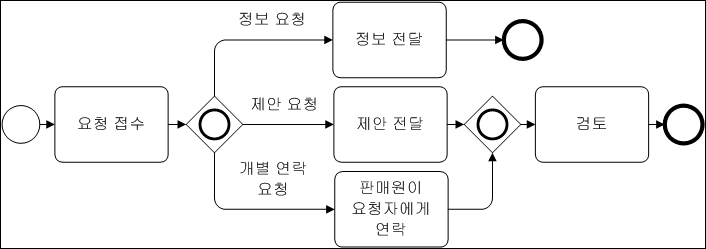

- 포괄적 게이트웨이는 하나 혹은 그 이상의 경로를 선택하거나 병합한다.
- 놀리적으로 “OR”에 해당하며, 마름모 기호안에 동그라미 표시가 되어있는 기호를 사용
  - 첫번째 : 분할 포괄적 게이트웨이, 두번째 : 통합 포괄적 게이트웨이
- 최소한 하나 이상의 어떤 조합도 가능
- 분할 포괄적 게이트웨이의 송신 시퀀스 플로우는 조건이 함께 제시가 됨
- 모든 토큰들이 포괄적 병합 게이트웨이에 도착할 수 있는 것은 아니다

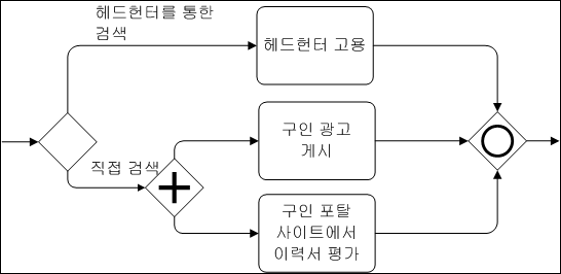

- 다른 분할 게이트웨이에 의해서 분할된 시퀀스 플로우를 병합할 수 있다.
- 기본 시퀀스 플로우를 표현할 수 있으며, 기본 시퀀스 플로우는 다른 시퀀스 플로우와 함께 사용될 수 없다.
- 기본 시퀀스 플로우 없이도 모델링 될 수 있다

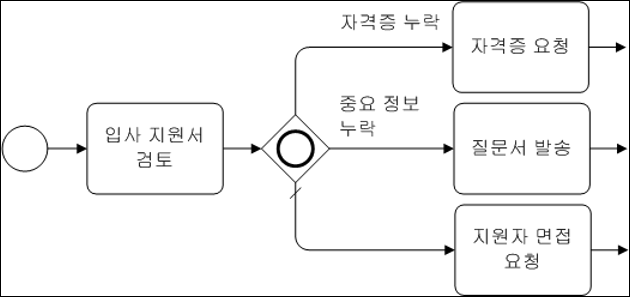

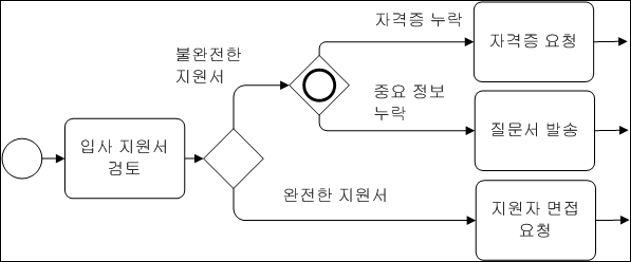

  - 그러나 입사 지원서를 검터한 후 다시 자격증이 누락 되었는지, 아니면 중요 정보가 누락 되었는지를 확인하는 것은 이치에 맞지 않는다,

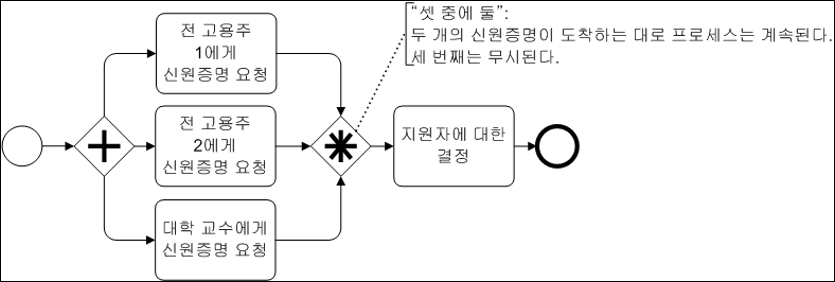

복합 게이트웨이(Complex Gateway)

복합 게이트웨이(Complex Gateway)
- 복합 게이트웨이는 프로세스를 처리하기 위한 임의의 규칙을 포함할 수 있다.
- 마름모 기호 안에 별표 표시가 되어있는 기호를 사용.
- 시퀀스 플로우를 병합하는 것 뿐만 아니라 분할하는 데에도 사용될 수 있다.
- 복잡한 규칙을 정의하기 위해 다수의 게이트웨이를 사용하는 것에 대한 대안이 될 수 있다.

이벤트(Event)

이벤트(Event)
- 이벤트는 비즈니스 프로세스에서 발생되는 하나의 사건을 표현하기 위해서 사용 됨.
- 기간을 표시하지 않음.

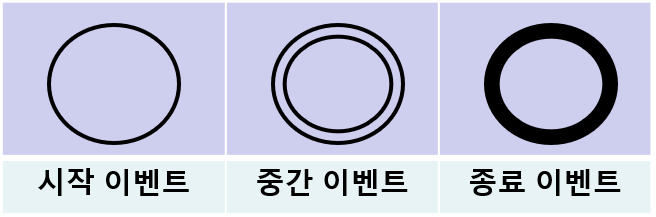

- 이벤트 유형
- 이벤트를 발생시키는 전형적인 상황들
  - 프로세스의 시작과 끝
  - 메시지의 도착 (전화, 이메일, 편지)
  - 특정 시점의 도달 (매일 오전 5시가되면, 매월 말일이 되면)
  - 특정 시간 경과 (계약 후 1달이 경과하면, 가열 후 5분 경과하면)
  - 참으로 판명되는 조건 (외부 온도가 30도를 넘으면, 시속 80km 이상이 되면)
  - 오류 발생 (정전이 발생하면, 기계가 고장나면)

시작 이벤트

시작 이벤트

시작 이벤트	표기	설명
비 형식 시작 이벤트		가장 일반적인 이벤트로 시작의 주체는 중요하지 않거나 정확히 알려져 있지 않은 이벤트, 종종 상황을 보고 이벤트의 발생 주체를 알 수도 있다
타이머 시작 이벤트		특정 시점에 도달하는 경우 발생하는 이벤트
메세지 수신 시작 이벤트		메세지(전화, 이메일, 우편)가 도착하면 발생하는 이벤트
조건 시작 이벤트		조건에 부합하면(참이면) 발생하는 이벤트
신호 시작 이벤트		메시지는 특정 수신자에게 전달되는데 반해서 신호는 불특정 다수에게 전달되는 메시지, 이러한 시호는 같을 풀이나 다른 풀 또는 다른 프로세스에서 발생할 수 있다.
다중 시작 이벤트		여러 개의 이벤트를 가지고 있으면서 그들 중 하나라도 발생하면 프로세스가 시작되는 이벤트 (Or 조건의 이벤트)
병렬 시작 이벤트		여러 개의 이벤트들이 모두 발생해야 프로세스가 시작되는 이벤트 (And 조건의 이벤트)

종료 이벤트

종료 이벤트

종료 이벤트	표기	설명
비 형식 종료 이벤트		가장 일반적인 종료 이벤트로 토큰이 도착했을 때 그것을 제거한다. 그러나 여러 토큰들이 있는 경우 다른 토큰들은 계속해서 프로세스를 진행하게 된다.
메시지 종료 이벤트		다른 프로세스에 메세지를 전달하고 프로세스를 종료하는 이벤트
종결 종료 이벤트		단일 토큰일 제거할 뿐만 아니라 모든 프로세스들의 진행을 즉시 중지시키는 이벤트
신호 송신 종료 이벤트		프로세스를 종료하면서 특정 신호를 발생시킨다.
다중 송신 종료 이벤트		프로세스의 끝에서 많은 결과들이 발생하게 된다. 즉, 다중 종료 이벤트에 도달하게 되면, 해당 토큰은 종료 되지만, 정의된 모든 이벤트들이 발생

송신 이벤트의 기호는 진하게 색칠되어있는 반면에 수신 이벤트의 기호는 같은 기호이지만 비어있는 형태를 취하게 된다.

중간 이벤트

중간 이벤트
- 프로세스 안에서 어디든지 발생할 수 있는 이벤트들을 말하면, 기폰 표기번은 이중선을 가진 원이다.
  - 시작 이벤트는 수신(Catching)만 가능
  - 종료 이벤트는 송신(Throwing)만 가능
  - 수신 메시지 시작 이벤트

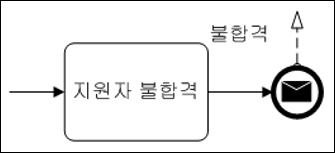

  - 송신 메시지 종료 이벤트
  - 중간 이벤트는 송신 이벤트(Throwing Event)가 될 수도있고, 수신 이벤트(Catching Event)가 될 수도 있다.

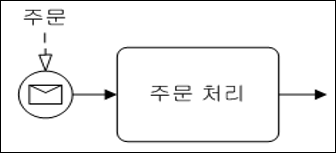

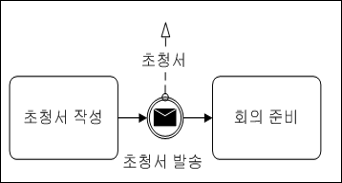

    - 송신 메시지 중간 이벤트

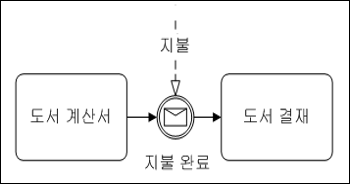

    - 수신 메시지 중간 이벤트

협업 모델(Collaboration)

협업에 대한 소개

협업(Collaboration) 이란?
- 협업이란 중앙의 통제 없이 둘 혹은 그 이상의 프로세스간에 정의된 상호작용
- 각각의 프로세스는 독립된 풀에 속하게 됨
여러 풀(Poll)을 이용한 모델링
- 궁극적으로 협업은 둘 혹은 그 이상의 풀(Poll)을 이용해서 모델링됨
- 각각의 풀은 메시지 교환(Message Exchange)을 통해서 소통
협업 에서의 표현
- 협업 모델은 여러 회사간의 상호 협동을 문서화하기에 유용
- 협업을 통해 상호 작용하는 컴퓨터 프로그램이나 기술 시스템을 표현할 수도 있음
협업 모델
- 협업에는 통합 연출(Choreography) 과 오케스트레이션(Orchestration) 모델이 있음

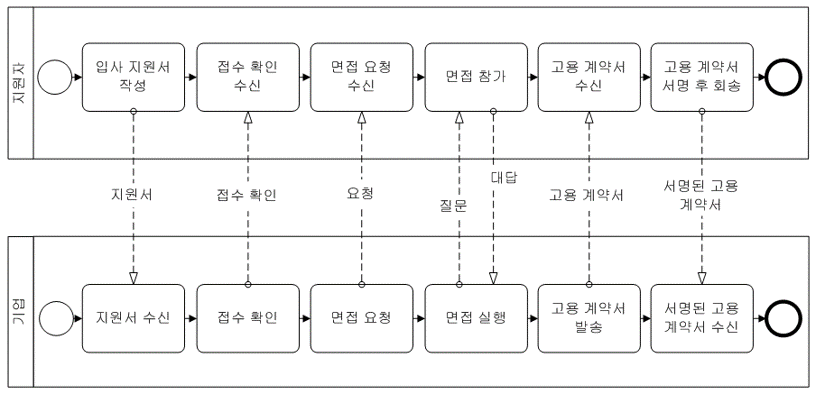

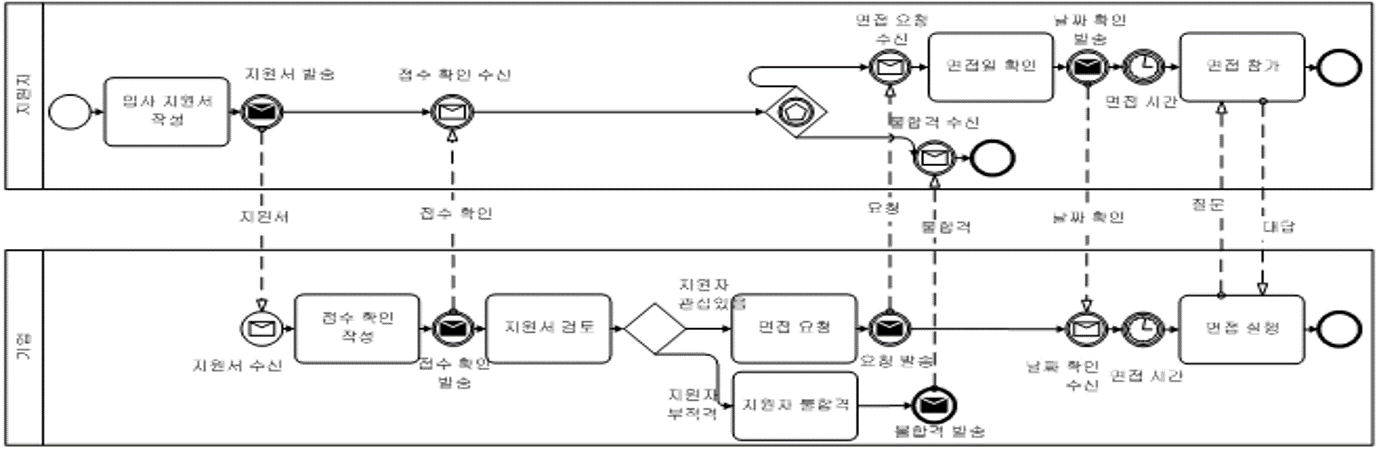

협업 모델 예제

입사지원 프로세스에서 지원자와 기업간의 상호작용을 협업을 통해서 작성한 다이어그램
각각의 풀은 시작 이벤트와 종료이벤트, 그리고 액티비티들과 시퀀스 플로우를 가진 완전한 프로세스를 갖고 있음. 하지만 두풀은 서로 메시지를 주고받기 때문에 완전히 독립적이지는 않다.
각각의 풀은 파트너 역할에 따라 이름이 붙여졌으며, 이 방법이 협업 모델에서 일반적이다.

메시지 플로우 모델링

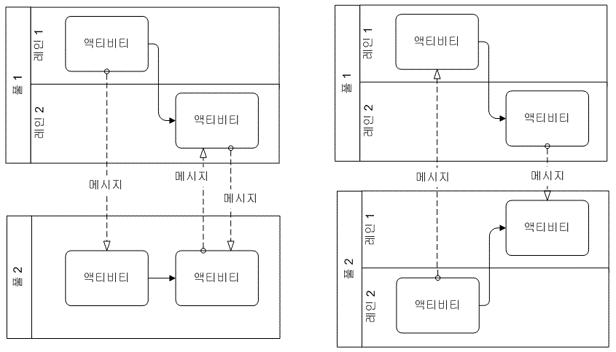

메시지 플로우(Message Flow)
- 전화나 이메일, 팩스 혹은 편지 등을 포함한 모든 종류의 정보 교환을 표현한다.
- 기호
  - - 시작은 작은 원으로 표시되고, 끝은 빈 화살표 머리로 구성되며, 선은 대쉬 라인(긴 점선)으로 그려짐
- 메시지 플로우 사용 방법

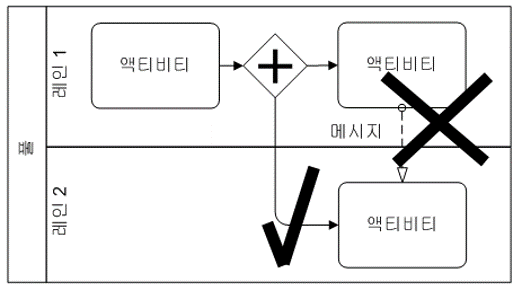

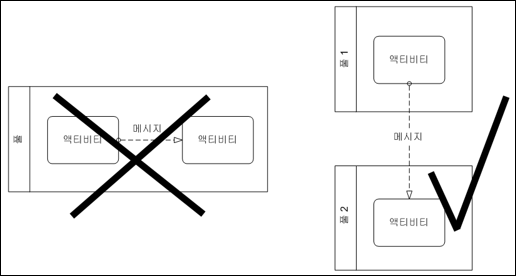

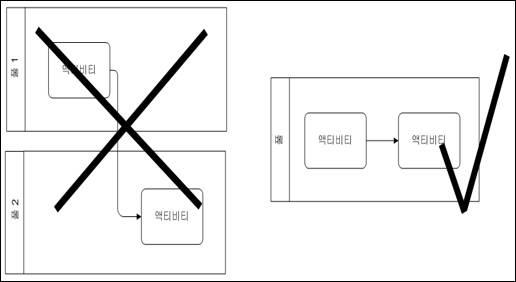

  - - BPMN에서 메시지 플로우는 다른 풀에 있는 독립적인 프로세스들 사이의 통신 에만 사용된다.
  - - 반면에 시퀀스 플로우는 동일한 풀에서만 허용되며, 풀의 경계를 넘을 수는 없다.

액티비티(Activity)

액티비티(Activity)소개

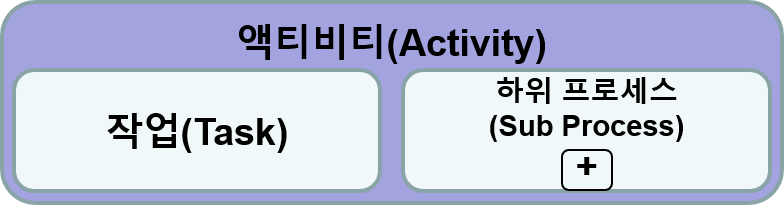

액티비트는 작업(Task)과 하위 프로세스(SubProcess)로 구현 됨
작업은 세분화되지 않는데 반해서 하위 프로세스는 구체적인 상세 프로세스를 포함
하위 프로세스는 조그만 사각형 안에 플러스 표시로 정의되며, 액티비티 하단에 위치함

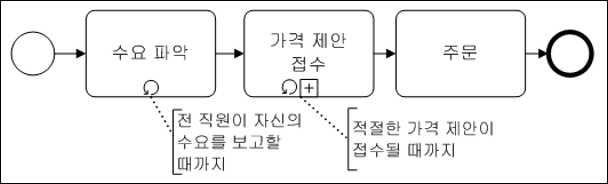

액티비티에 정의된 작업이 여러 번 반복되어야 하는 경우 반복 액티비티를 사용하며, 반복 액티비트는 동그란 모양의 되돌림 화살표 기호로 액티비티 하단에 표시 됨
하위 프로세스도 역시 반복 액티비티로 정의될 수 있다

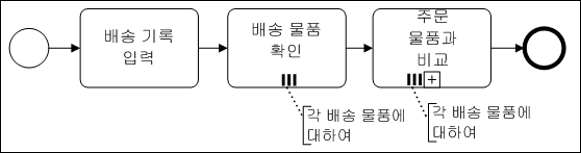

다중 인스턴스 액티비티는 실행되어야 하는 객체 집합을 다루는데 사용되며, 세 개의 수직선으로 표시됨
다중 인스턴스 액티비티도 실행될 요소를 지정하기 위한 속성을 가질 수 있으며, 주석을 상요할 수도 있다

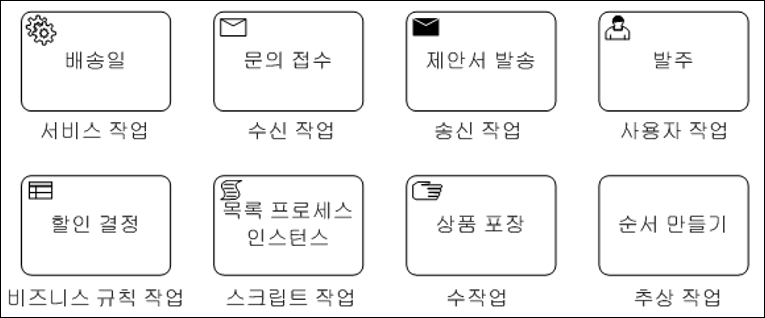

작업의(Task) 유형

추상 작업을 제외한 다른 작업들은 아이콘으로 표시되는데 이러한 아이콘의 유형들은 향후 프로세스 엔진을 이용한 프로세스 자동화의 관점을 반영한다.

예외 처리(Exception Handling)

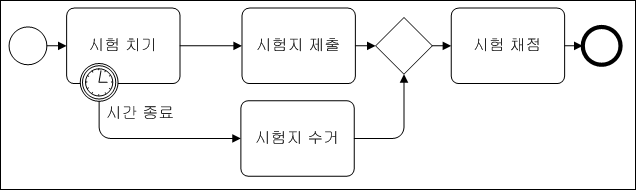

방해 중간 이벤트(Interrunpting Intermediate Events)

방해 중간 이벤트는 기존 프로세스의 흐름을 중단 시키며, 액티비티의 가장자리에 위치하게 된다

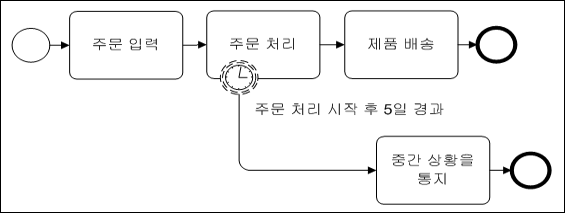

비방해 중간 이벤트(Non-Interrupting Intermedeiate Events)

비 방해 이벤트는 기존 프로세스의 흐름을 중단 시키지 않으며, 동그라미가 쉬라인으로 표시된다

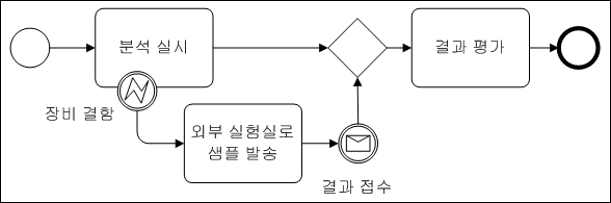

오류 중간 이벤트(Error Intermediate Event)

오류(Error) 발생으로 인한 예외처리를 해야 하는 경우 오류 중간 이벤트가 사용될수 있으며, 플래시 기호를 사용한다
오류 이벤트는 당연히 방해 이벤트 이다

보상(Compensation) 프로세스

트랜잭션

트랜젝션은 일반적으로 완성된 작업의 처리 단위를 말하는데 작업 내에 정의된 일들이 모두 처리가되거나 처리되지 않아야 한다(ALL or Nothing)

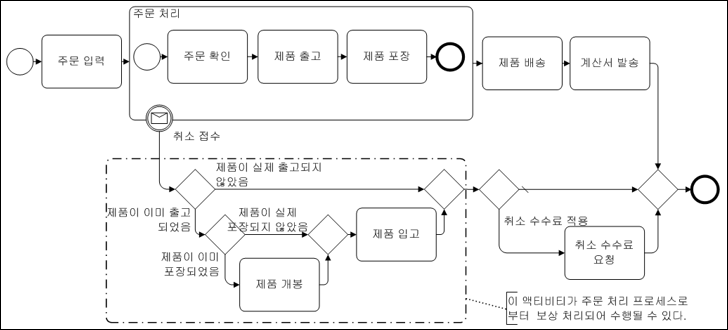

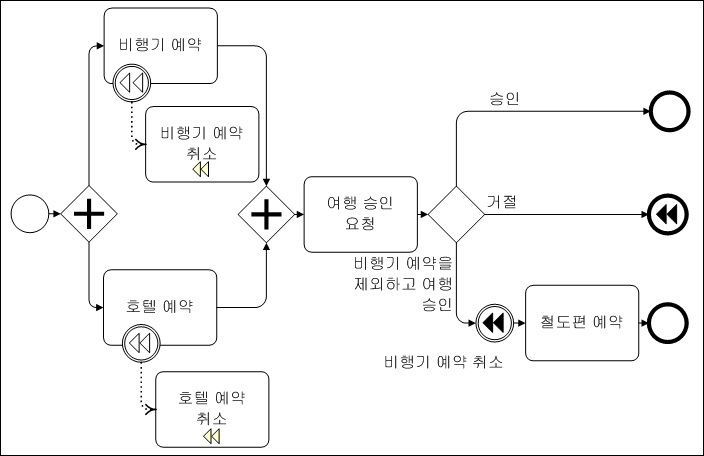

보상 프로세스

보상 프로세스는 트랜잭션 없이도 모델링 될 수 있다.
현재 보상 프로세스를 트랜잭션으로 하지 않은 이유는 봇아 프로세스가 발생하더라도 전체 프로세스를 되돌리지 않도록 하기 위함이다
거절을 만나면 보상 프로세스가 진행되어 비행기 예약과 호텔 예약 전체가 취소된다.
‘비행기 예약 취소’ 보상 액티비티만 실행된다

프로세스 안의 데이터 객체(Data Object)

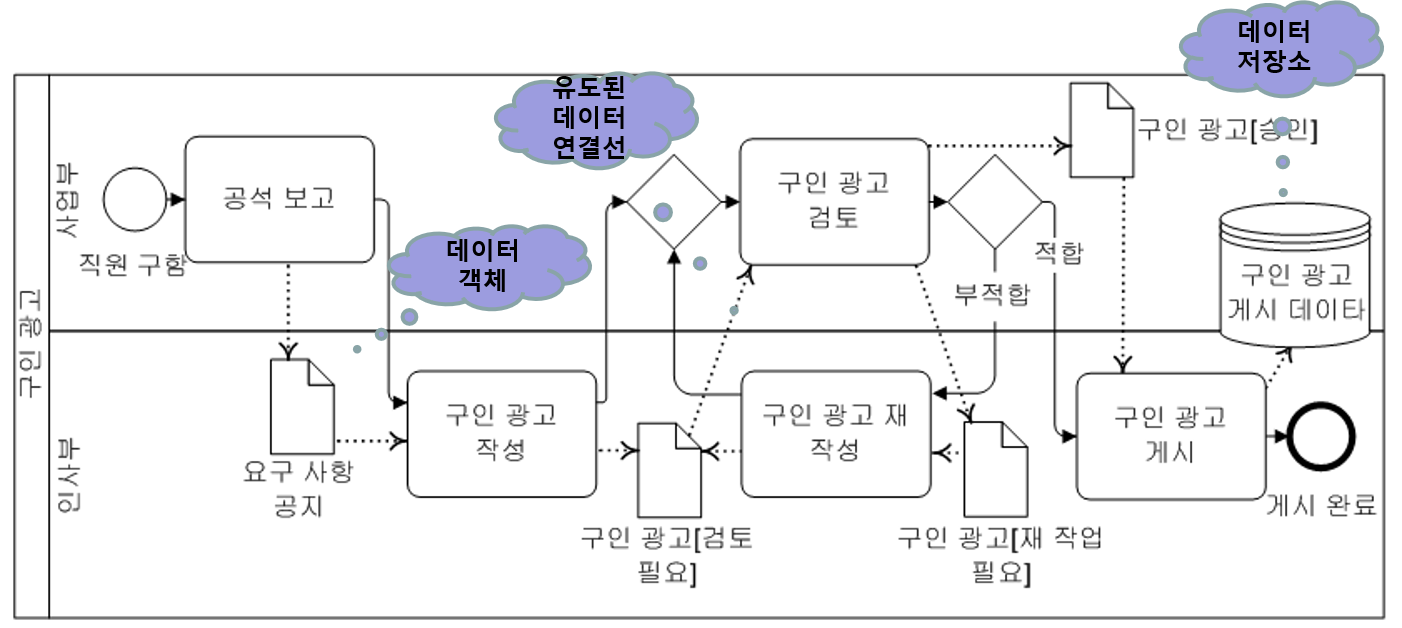

데이터 플로우 모델링

프로세스가 수행될 때 데이터, 정보, 파일, 문서 등이 만들어지거나 사용되며, 이를 표현하고자 하는 것이 바로 데이터 플로우 모델링이다
시퀀스 플로우는 액티비티간에 데이터 전송을 동반하게 되며, 메시지 플로우 또한 데이터 상호 교환이 주된 목적이다
프로세스 안의 모든 액티비티들은 언제든지 풀 안에 정의된 몬든 데이터들에 대해 접근할 수 있어야 한다

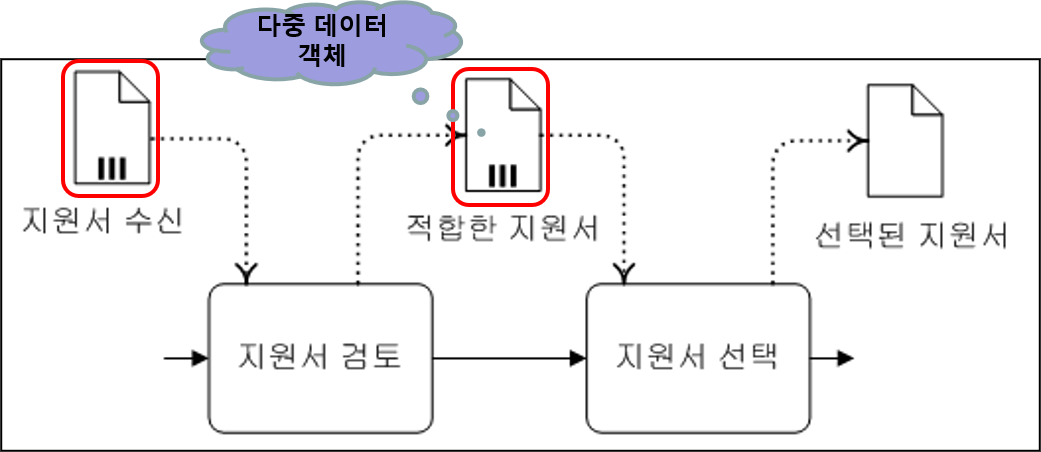

다중 데이터 객체

데이터 목록이나 집합에 대한 모델링을 할 때 다중 데이터 객체를 통해서 표현
다중 데이터 객체는 다중 인스턴스 액티비처럼 3개의 수직 선으로 표시된다
위 그림의 내용은 여러 명의 지원자들에 대한 지원서를 수신해서 지원서를 검토한 후 몇 개의 적합한 지원서를 고른 다음 그 중에서 한 명의 지원자에 대한 지원서를 선택하는 내용이다
